Fysetc Big Dipper

[demonlibra]

AliExpress
Документация
Модель STEP

Производитель заявляет совместимость с прошивкой Duet 3 Mini 5+ и возможность установки оригинальной прошивки (не порта от teamgloomy).

• Размер 148.5 x 87mm
• Микроконтроллер SAME54P20 (ARM CORTEX M4 @ 120MHz, 1МБ Флэш-память, 256кБ ОЗУ)
• 7 драйверов TMC2209
• Входы/выходы с защитными TVs диодами
• Максимальное напряжение питания 28В
• Понижающий преобразователь 12В@2A для подключения вентиляторов 12В
• Понижающий преобразователь 5В@8A для подключения Raspberry Pi
• 2 источника питания 3.3V@0.6A LDO (питание для микроконтроллера и периферии)
• Предохранители для выходов подключения нагревателя стола и основного питания платы
• Разъёмы XH2.54
• 7 управляемых выходов (1 для нагревателя стола, 2 для HotEnd`а, 4 для вентиляторов)
• Разъёмы EXP1 и EXP2. Поддерживается экран 200412864.
• Разъём карт памяти TF
• Разъём USB Type-C
• 3 разъёма подключения термистора NTC/PT1000 и поддержка 2х PT100 или термопар через дополнительные платы.
• Версии с Wi-Fi или Ethernet
• Шина CAN для подключения плат расширения Duet3D
• Настройка и обновление прошивки через web интерфейс

[demonlibra]

Разыскиваются владельцы этой платы с опытом её эксплуатации?

[demonlibra]

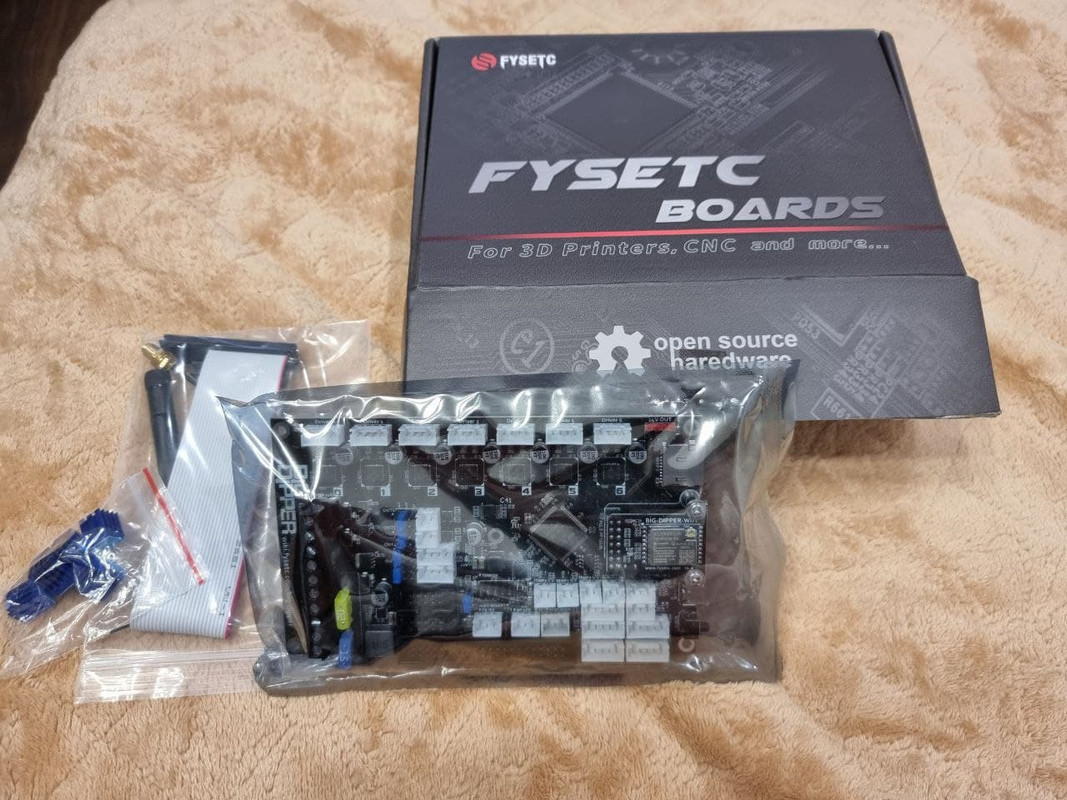

В комплекте отсутствует карта памяти.

[demonlibra]

Подключение и Настройка

---

Плата Fysetc Big Dipper совместима и имеет похожую последовательность настройки c Duet 3 Mini 5+, за исключением некоторых нюансов.

1. Проверьте перемычку выбора питания 5В

Проверьте положение перемычки выбора источника питания 5В для цепей управления.

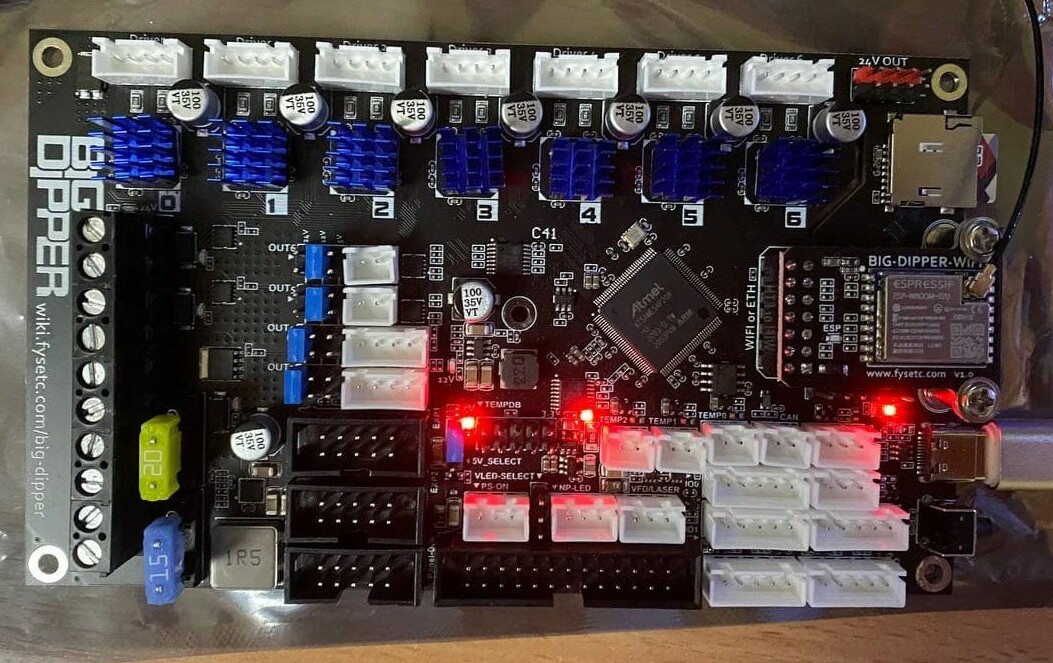

На фото вариант питания от линии 24В и встроенного в плату DC-DC преобразователя.


Перед подключением к ПК надо вставить перемычку в верхние пины.

2. Запишите на карту памяти файлы

3. Подключите плату проводом USB к ПК

Два индикатора будут гореть. Тот, что рядом с Wi-Fi модулем, мигать.


Плата должна отобразиться в списке подключенных устройств

В MAC OS плата отобразится как tty.usbmodem...


В MS Windows после установки драйверов

4. Настройте параметры Wi-Fi

Запустите эмулятор терминала и подключитесь последовательному порту.

В списке будут появляться сообщения WiFi reported error: no known networks found.
Это нормально, так как в данный момент подключение к сети Wi-Fi не настроено.

Переключите модуль Wi-Fi в режим ожидания командой:

Код: Выделить всё

M552 S0

Добавьте данные для подключения к сети Wi-Fi командой M587:

Код: Выделить всё

M587 S"имя_сети" P"пароль"

Включите модуль Wi-Fi командой:

Код: Выделить всё

M552 S1

В окне сообщений появятся следующие строки:
WiFi module started
WiFi module is connected to access point _______, IP address ______

Если при подключении возникли проблемы, попробуйте запустить принудительную прошивку модуля ESP командой M997:

Код: Выделить всё

M997 S1

Чтобы команда завершилась успешно, необходимо присутствие на SD карте в каталоге /firmware файла DuetWiFiServer.bin

5. Duet Web Control

Откройте браузер и в адресной строке введите полученный IP.



Проверьте чтобы в файле /system/config.g была раскомментирована строка:

Код: Выделить всё

M552 S1                          ; enable network

Это необходимо чтобы каждый раз при включении платы включался модуль Wi-Fi.

Отключите плату от ПК и установите её в принтер.
Не забудьте вставить перемычку выбора питания 5В, как на фото:


6. Подготовьте и загрузите файлы конфигурации

[demonlibra]

https://t.me/uni3dchat/235416

При попытке обновить прошивку (именно прошивку а не веб интерфейс) в консоли выдавалась ошибка
Error: M997: In-application programming binary "0:/firmware/Duet3_SDiap32_big-dipper.bin" not found
"0:/firmware/Duet3Firmware_big-dipper.uf2" not found

Обновление прошивки RepRapFirmware для платы Fysetc Big Dipper

---

Обновление веб интерфейса Duet Web Control

• Загружаем с GitHub файл DuetWebControl-SD.zip.

  ---

• Обновляем через вкладку вебинтерфейса Система -> Загрузить системный файл
  Либо закидываем файл на флешку платы в папку /firmware и командой M997 из веб морды устанавливаем обновления.

Обновление прошивки платы

• Качаем с GitHub два файла стабильной версии:
  Duet3_SDiap32_Mini5plus.bin переименовываем в Duet3_SDiap32_big-dipper.bin
  Duet3Firmware_Mini5plus.uf2 переименовываем в Duet3Firmware_big-dipper.uf2

  ---

• Закидываем эти файлы на флешку плыты в каталог /firmware

  ---

• Командой M997 из веб морды устанавливаем обновления.

После этих обновлений в вебморде во вкладке Устройство вместо Бигдиппер будет Плата: Duet 3 Mini 5+ (Mini5plus).
В дальнейшем при установке обновлений переименовывать ничего не требуется.

[Geplane]

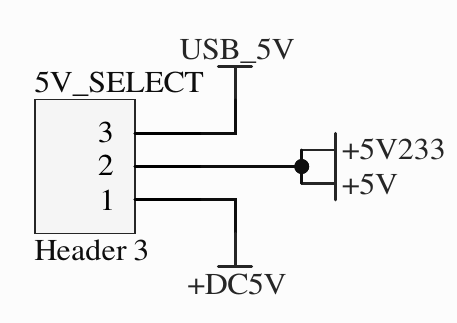

Всем привет! А кто_нибудь пользовался Ps_on на нём. Подключаю в него 5в от внешнего блока... и ничего, плата не запускается. Джампер 5v- 5v_select, похоже, переключает между внутренним и USB-питанием. Пытался по схеме с Github разобраться, но там разглядел только питание Neopixel от PS_on. На Duet 2 проблем нет.

[demonlibra]

Расспросите Nazar`а.
https://t.me/uni3dchat/236177

Найдёте решение, отпишитесь здесь, пожалуйста.
