Разъемы на моторах NEMA17

[demonlibra]

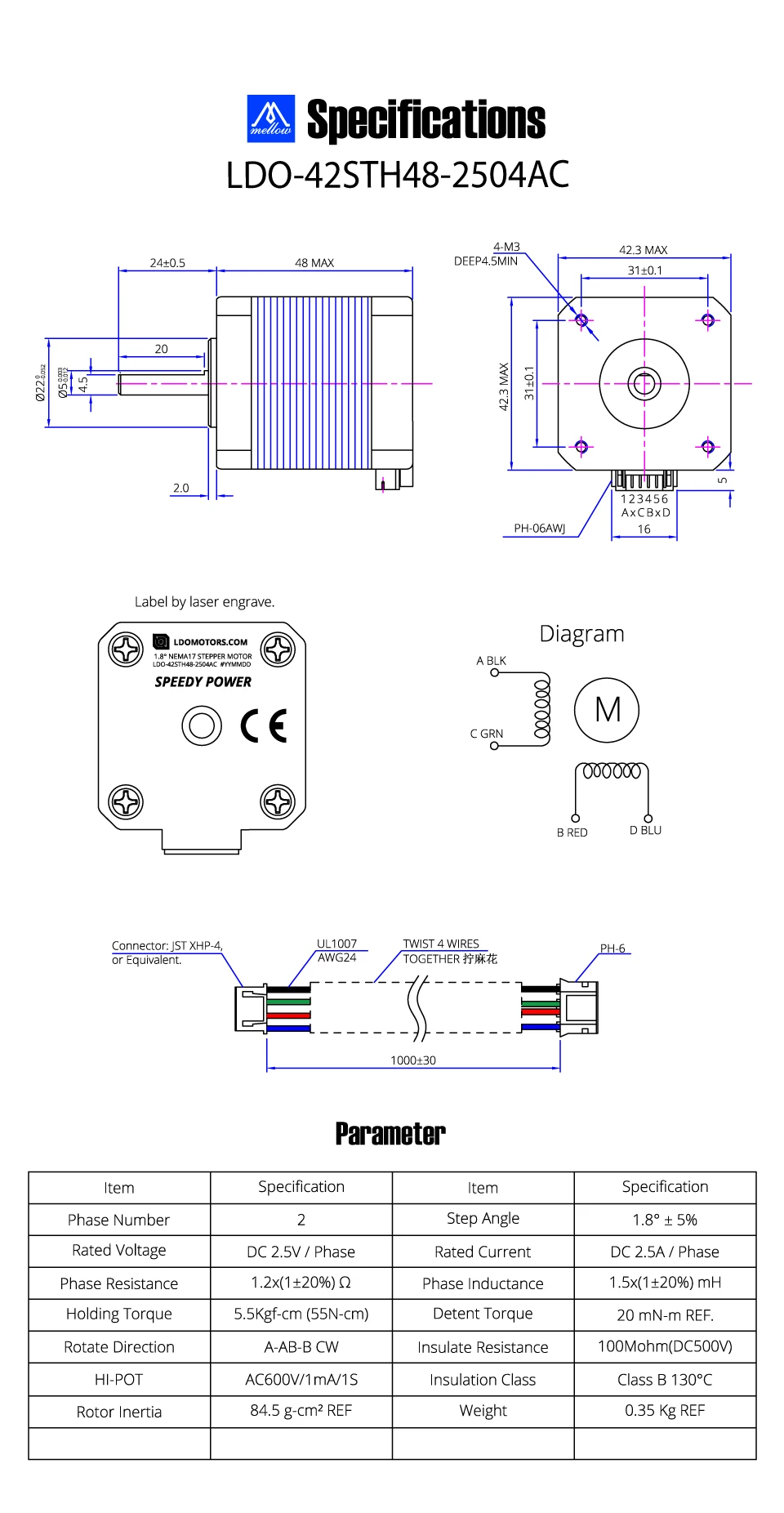

Разъем мотора PH-6 (на фото слева)

Серия: PH
Максимальный длительный ток: 2А (в реальности делим на два) при использовании провода AWG24
Рекомендуемый провод: AWG24
Шаг контактов: 2 мм
Количество контактов: 6
Спецификация разъема PH от компании JST
Ссылка на разъемы в chipdip
Ссылка на контакты в chipdip

Разъем платы управления (на фото справа)

Серия: XH2.54
Максимальный длительный ток: 3А (в реальности делим на два) при использовании провода AWG22
Рекомендуемый провод: AWG22
Шаг контактов: 2.5 мм
Количество контактов: 4
Спецификация разъема XH от компании JST
Ссылка на разъемы в chipdip
Ссылка на контакты в chipdip
