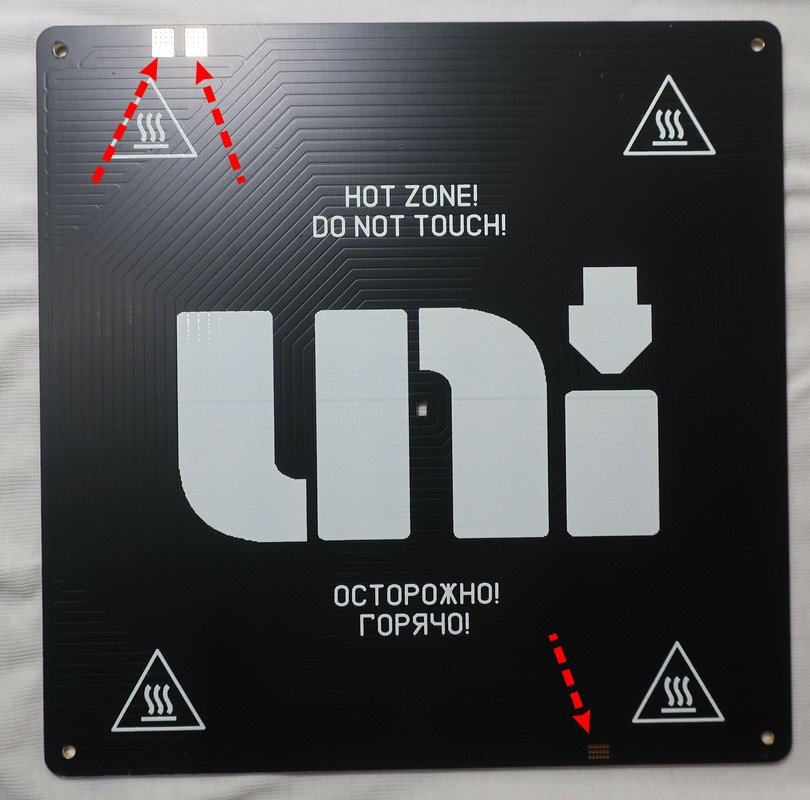

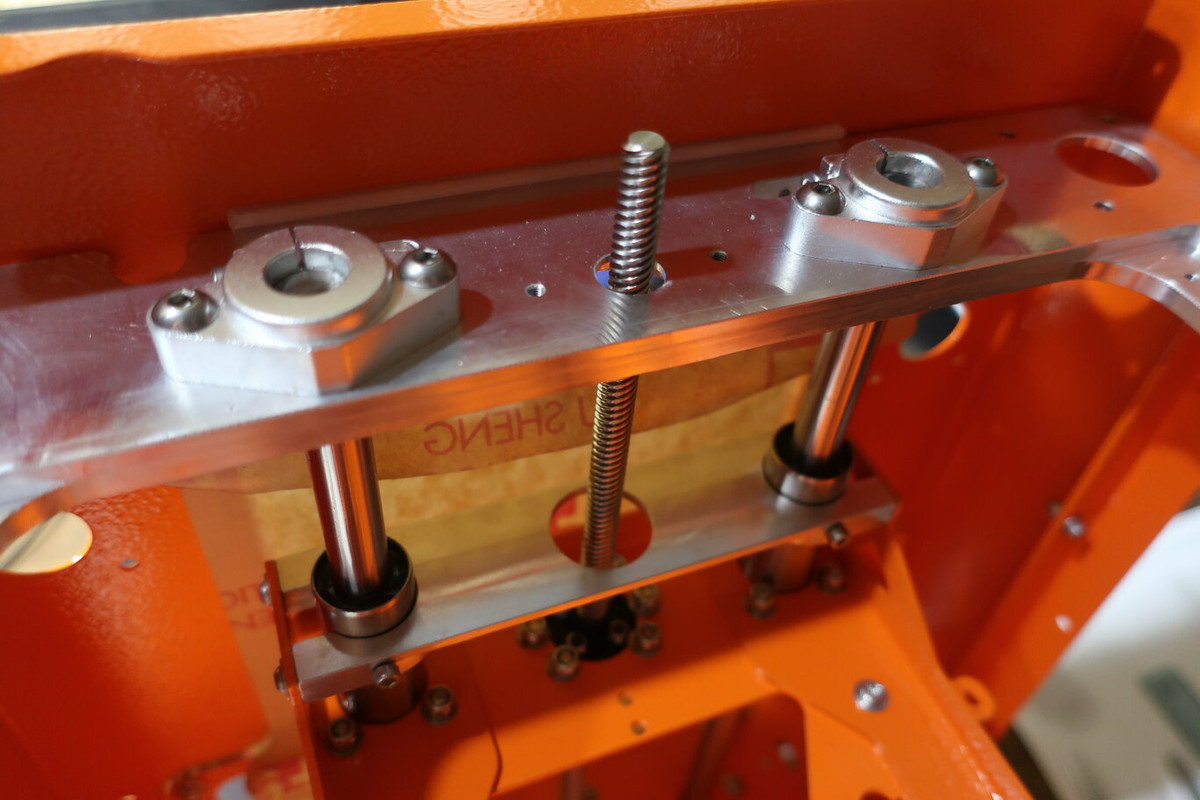

Направляющие
осей X и Y
Длина: 200 мм
Количество: 3 шт

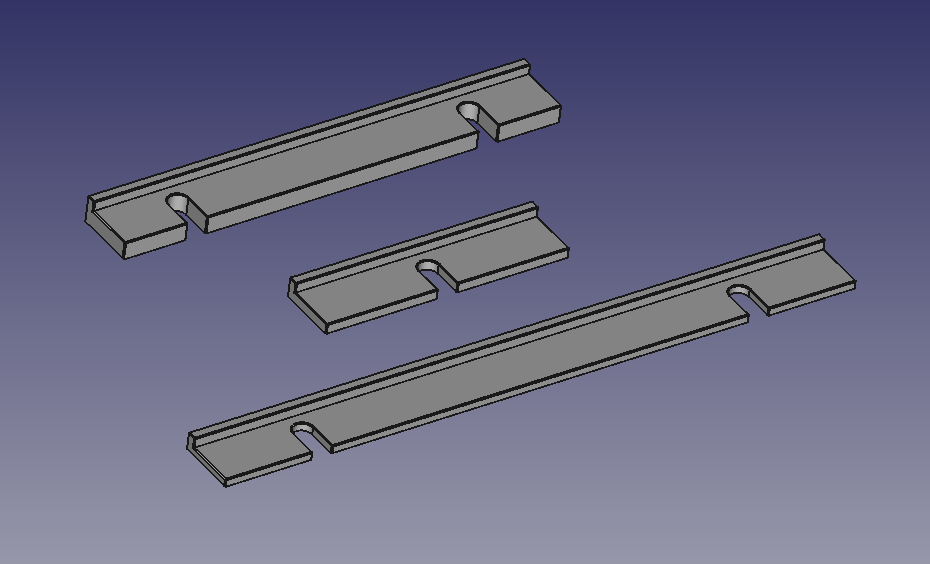

Чертеж DXF
Винты M3 c шляпкой в форме полусферы (>= 6 мм) в отверстия MGN9 не входят. Используем DIN912 или похожие.

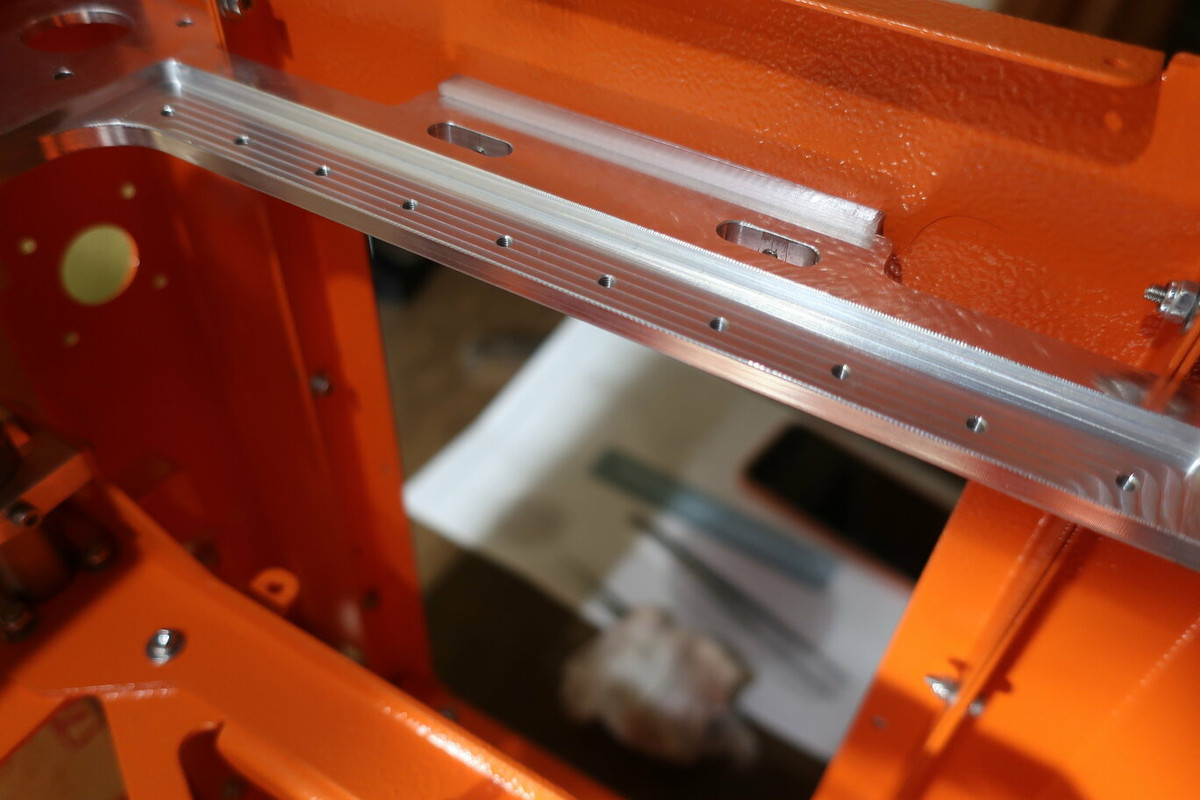

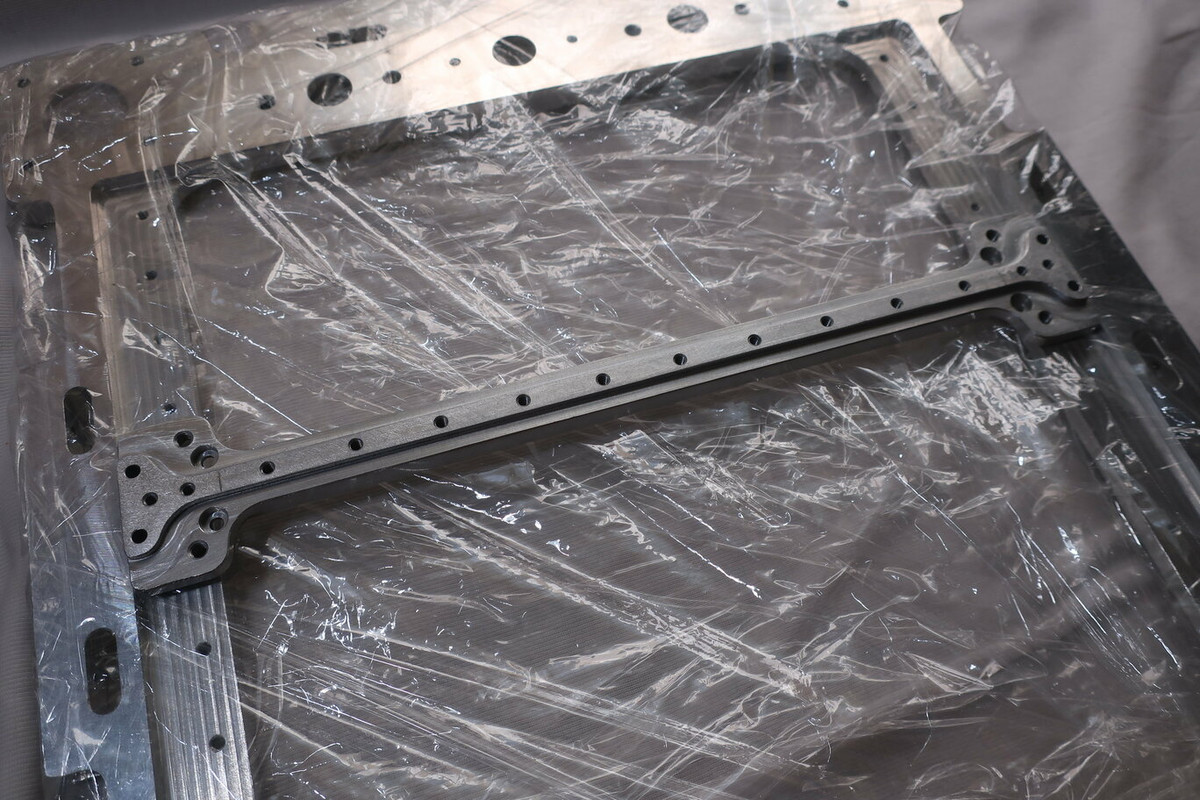

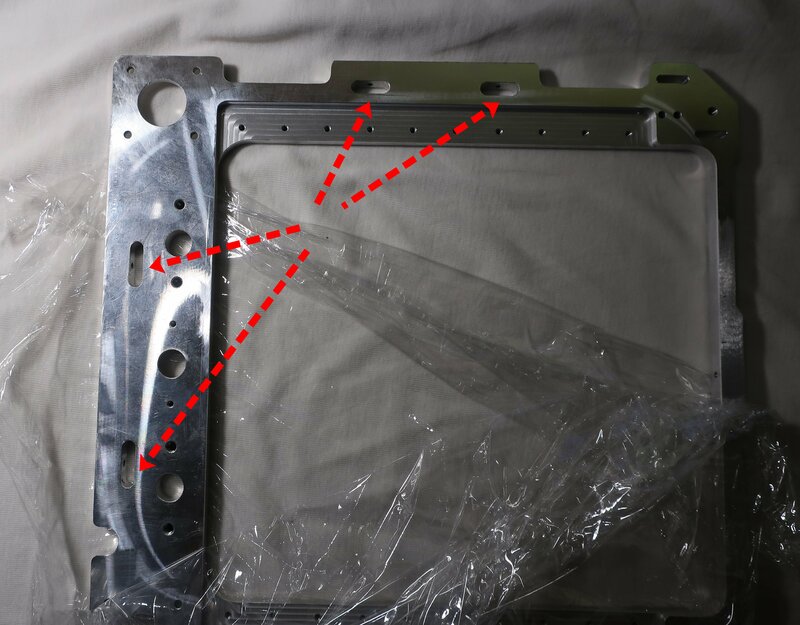

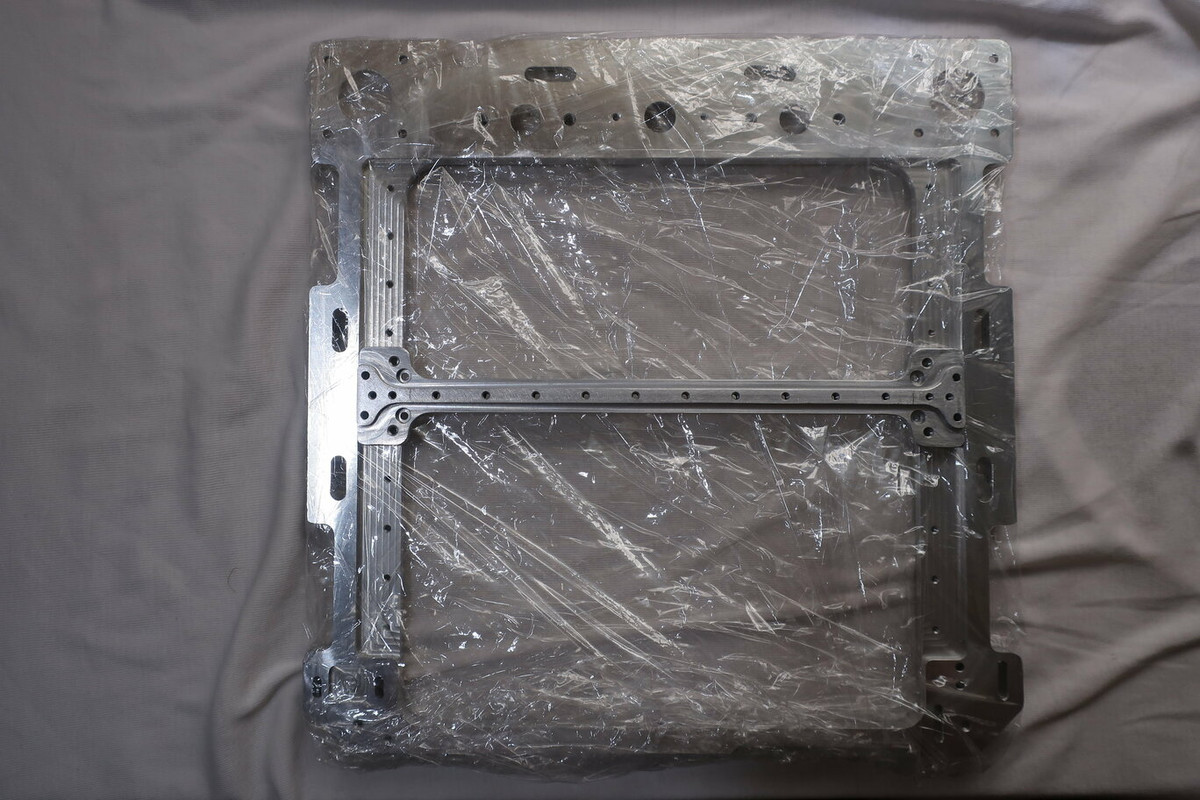

Я пришел к следующей последовательности установки направляющих:
- Кладем направляющие на портал и наживляем крайние винты.
- Наживляем винты крепления балки X к линейным подшипникам портала Y.
- Подводим балку X к одной из сторон и чуть-чуть затягиваем винты крепления балки X к линейным подшипникам портала Y.
- В этом же положении чуть-чуть подтягиваем винты крепления направляющих Y к порталу.
- Подводим балку X к противоположной стороне и чуть-чуть подтягиваем винты крепления направляющих Y к порталу.
- Прокатываем балку X и проверяем отсутствие увеличения усилия при перемещении. Если появилось повышенное усилие, начинаем сначала. В противном случае дальше будет только хуже.
- Двигаем балку X и чуть-чуть подтягиваем винты, находящиеся рядом.
- Повторяем предыдущий шаг чтобы пройтись по все винтам.
- Проходим по всей направляющей несколько раз постепенно увеличивая усилие затяжки до окончательной фиксации.
Как я не старался, по итогу всё равно увеличивается усилие при перемещении вдоль Y. Я так понимаю, что это связано с тем, что резьба нарезана в портале и при затяжки винтов на направляющую оказывается скручивающее усилие, что непременно смещает саму направляющую. Важно, чтобы усилие перемещения было равномерным вдоль всей направляющей.
После завершения процедуры, на одной стороне я ослабил винты крепления балки X к подшипнику Y и затянул их снова.
