Выбираем твердотельное реле для грелки 220В

[demonlibra]

Твердотельное реле необходимо выбирать исходя из мощности грелки.
Мощность = Ток х Напряжение х 0.95 - формула справедлива для потребительской сети питания 220VAC
P = I x U x 0.95
I = P / (U x 0.95)

Например, для грелки 200 Вт:
I = 200 / (220 х 0.95) ≈ 1 A

Умножаем рассчитанное значение тока на 2..3 и получаем минимальный допустимый ток твердотельного реле.
Смотрим в технические характеристики реле и выбираем подходящее.

У меня OMRON G3NA-210B DC5-24. Если цена не смущает, то рекомендую.
Допустимый ток нагрузки: до 10А (при наличии радиатора).
Эксперименты показали (смотрите сообщение ниже), что реле имеет три состояния: разомкнуто, открыто "на половину" (пропускает половину синусоиды сетевого напряжения) и открыто.
Описание на сайте OMRON: https://industrial.omron.ru/ru/products/g3na


Даже именитые производители указывают максимальные токи, которые допускаются только в определенных условиях.
Можно ли расценивать как радиатор тонкую стальную окрашенную крышку подвала принтера, вопрос спорный.


Что указывают "подпольные" производители остается только догадываться.

[wertex]

Реле брал на месте, в chipdip - 600 руб.
HHG1-1/032F-38-30A, Реле 3-32VDC, 30A/440VAC (zero-cross)

[UNI]

В китае можно брать по моей ссылке в списке комплектующих.
Есть много подделок под них. По ссылке оригиналы.

[demonlibra]

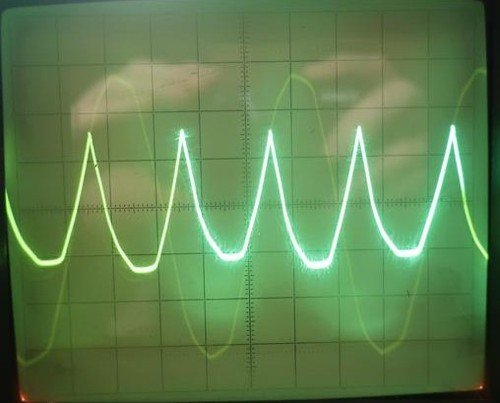

Сигнал на выходе твердотельного реле G3NA-210B DC5-24.
Настройки на осциллографе одинаковые. Левое фото - токовые клещи показывают 1А, правое фото - 0.5А.


Осциллограмма на выходе HOTBED платы Lerdge-K в режиме поддержания заданной температуры:

[Taypan]

В китае можно брать по моей ссылке в списке комплектующих.
Есть много подделок под них. По ссылке оригиналы.

Вы так активно говорите, что Fotek рулит. Есть хороший обзор на фотек. Разобрал свое, которое оригинал, по вашей ссылки. Один в один проблема.(((( Обзорчик тут, повторяться думаю смысла нет. Думаю нужно посмотреть в другую сторону от фотека...
https://3dtoday.ru/blogs/eta4ever/fans-potentential/

[demonlibra]

Под шумок обновил своё первое сообщение.

[Taypan]

Вот меня и удивляет, когда за 3$ реле, автор пишет оригинал)))) цена на оригинальное такое реле, далеко даже не 30$.


С таким оригиналом))) возникает вопрос, настолько ли нужен такой оригинал? без него конструкция намного безопаснее!)))

[demonlibra]

Вот меня и удивляет, когда за 3$ реле, автор пишет оригинал)))) цена на оригинальное такое реле, далеко даже не 30$.

1. Читать в конце, там где следующая строка: "Точного списка комплектующих не существует."
2. Предложить свой вариант.

[Taypan]

У меня OMRON G3NA-210B DC5-24. Если цена не смущает, то рекомендую.

В случае с этим реле, вопросов не возникает, но как правильно подмечено, нужен радиатор.
Автор предлагает же ставит оригинальное реле даже не на корпус, а как видно было в стриме, на напечатанную подушку и пластика)

[demonlibra]

В случае с этим реле, вопросов не возникает, но как правильно подмечено, нужен радиатор.

Не факт. Я его не вскрывал.
Да и судя по документации радиатор не нужен. Допустимо 4А, по факту нагрузка 1А.

Что в итоге поставили Вы?
