SUNON MF80252V1-1000U-A99

[demonlibra]

Взял вентилятор 80х80х25 MF80252V1-1000U-A99 для подвала UNI MINI.
Так же его можно было заказать в Чип и Дип.

Характеристики



Для тестов подключил вентилятор через лабораторный блок питания и измерил скорость вращения при разном напряжении.
Стартует вентилятор от 2.6В.



Сам вентилятор тихий, шумит поток воздуха. Сильно шумит.
И тут как всегда дилемма. Или воздушный поток или тишина.

Если хочется тишины, нужно задавать не более 2000 об/мин, которые достигаются при напряжении 14 В.

Очень интересно, почему такое пишут в документации:
7. DO NOT use power or ground PWM to control the fan speed.
If the fan speed needs to be adjusted, please contact SUNON to customize the product design for your application.

[demonlibra]

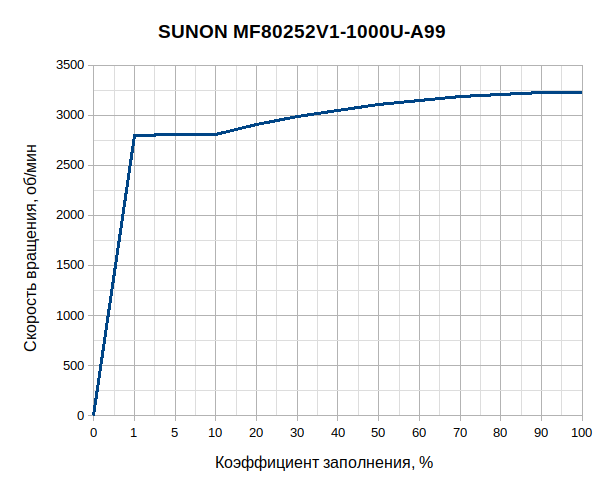

На деле с ШИМ этот вентилятор дружит плохо.
Получить стабильную работу удалось только при задании частоты ШИМ более 45 кГц.
Регулировка производительности изменением коэффициента заполнения ШИМ выполняется в гораздо более узком диапазоне, чем при изменении напряжения, от 2800 до 3200 об/мин.

[kaktus770]

По идее он вообще не должен дружить) https://sunon.ru/useful-information/numbering_system/

[demonlibra]

SUNON закладывает возможность управления скоростью вращения только в модели вентиляторов с отдельным проводом для ШИМ сигнала управления.
Как правило это модели с 4 проводами.

[Первопечатник]

Вообще, фактически любой вентилятор может управляться методом ШИМ, поскольку вовнутрях он представляет собой BLDC-мотор (бесколлекторный с постоянными магнитами), управляемый двумя транзисторами (последовательное переключение обмоток) и датчиком Холла (сенсор магнитного поля). Бывает, что для сигнала ШИМ выведен отдельный провод (не путать с проводом таходатчика), как правило, это четвертый провод в жгуте. И в этом случае питание подается на два обычных провода, а ШИМ-сигнал идет по отдельному проводу.

К тому же, поставив конденсатор-электролит параллельно шимированному питанию, получим сглаживание ШИМ-импульсов и близкое к постоянному усредненному напряжению питания. Ёмкость конденсатора подбирается по частоте ШИМ и мощности моторчика.

[demonlibra]

Про подбор конденсатора можете подробнее написать?
Хотелось бы с примером для того же SUNON MF80252V1-1000U-A99.

[Первопечатник]

Поскольку наверняка у вас нет осциллографа, то всё исключительно на глаз. Начинаем от 33 мкФ х 35 В и до примерно 270 мкФ х 35 В, наблюдая за поведением вентилятора при разных значениях ШИМ. Обращаем внимание на вращение при малом, среднем и большом значении ШИМ. При каком кондере лучше всего регулируется во всём диапазоне, тот и оставляем.
Конденсатор будет работать как усреднитель-интегратор, выдавая сглаженное напряжение, примерно пропорциональное ширине импульсов ШИМ.
Сейчас под руками никакого вентилятора нет, показать на примере не могу.

[demonlibra]

Осциллограф есть.
На выход платы такие манипуляции не могут повлиять?

[Первопечатник]

В принципе, не повлияют, если конденсатор не сильно большой. Когда приходит импульс ШИМа, ток идет сначала на заряд конденсатора, потом по мере нарастания напряжения на конденсаторе ток начинает протекать через мотор вентилятора. После выключения импульса ШИМа ток от заряженного конденсатора протекает через мотор вентилятора.
Получаем пилообразное напряжение, по среднему значению примерно пропорциональное ширине импульса ШИМ. На осциллографе это можно увидеть.

Вообще, конденсатор не обязателен. Это для тех моторов, у которых есть проблемы с ШИМ-ообразным питанием. Хотя, по наблюдениям, небольшой конденсатор (подобранный опытным путем) улучшает работу моторов на низких значениях ШИМ (при низких значениях моторы могут звенеть, но не крутиться). Так же, конденс. уменьшает паразитный звон мотора. Подбирать опытным путём, поскольку различается и частота ШИМ, и моторы.
Будет мотор под руками, покажу.

[demonlibra]

А если большой ёмкости, что случится?
