Расчёт обдува модели в Simscale

[demonlibra]

Шпаргалка

1. Создать параллелепипед воздуха зоны расчёта, вычесть элементы и экспортировать модель в формате STP

   ---

2. Открыть сайт www.simscale.com и авторизоваться

   ---

3. Создать новый проект и добавить модель STP

   ---

4. SIMULATION + → Compressible → Create Simulation

   ---

5. Materials → Air → Apply

   ---

6. Boundary Conditions + → Pressure outlet → Выделить все грани параллелепипеда (6 штук) →✓

   ---

7. Рассчитать скорость воздушного потока (м/сек) для сечений, через которые входит воздух
   AIR FLOW CONVERSION CALCULATOR
   GDstime 4010 - 9500 об/мин - 3.62 CFM - 8 х 28 мм - 7.63 м/сек
   GDstime 5015 - 6000 об/мин - 5.36 CFM - 11.4 х 16.9 мм - 13.13 м/сек

   ---

8. Boundary Conditions + → Velocity inlet → Указать грани входа воздуха и скорость со знаком в соответствии с направлением его движения

   ---

9. Mesh → Отключить Physics-based meshing и Hex element core → Generate → Ждём

   ---

10. Simulation Runs → Start → Ждём Ждём Ждём

    ---

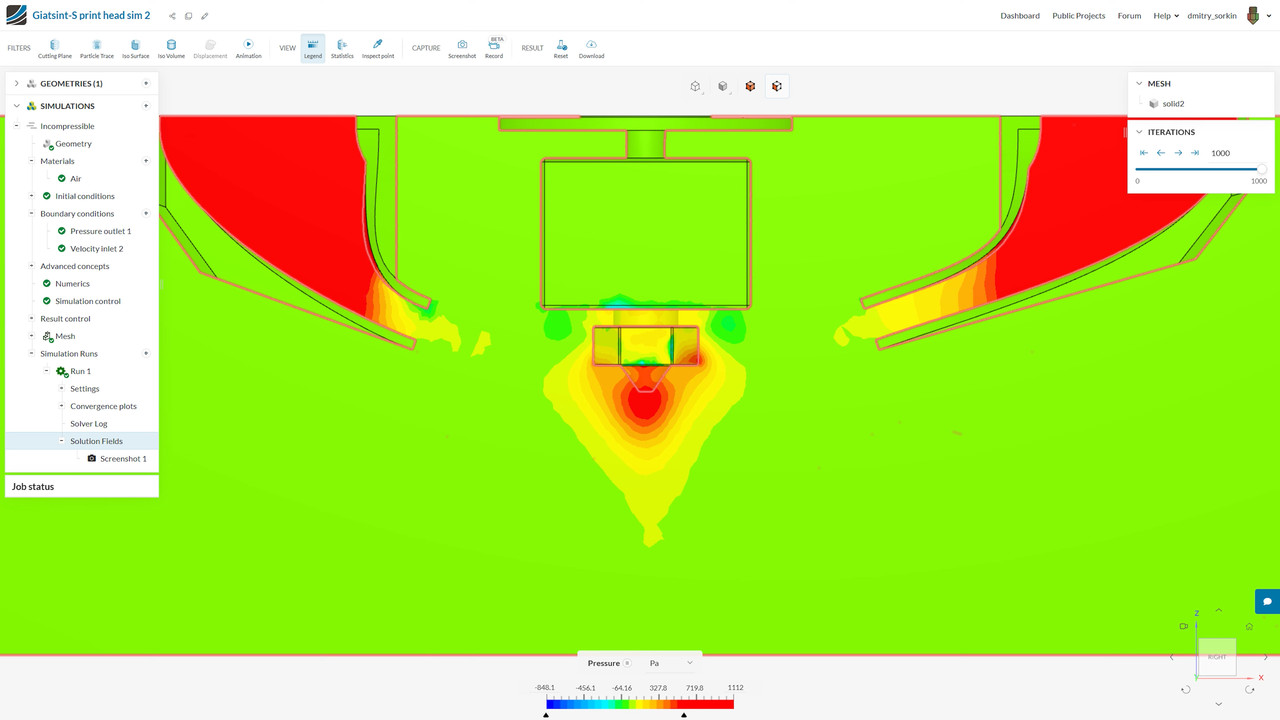

11. Post-process results

SIMSCALE
AIR FLOW CONVERSION CALCULATOR

YouTube канал K3D // Dmitry Sorkin
