Фото портала UNI Mini

[dmq]

По просьбе выкладываю фото как у меня собрался портал UNI Mini.

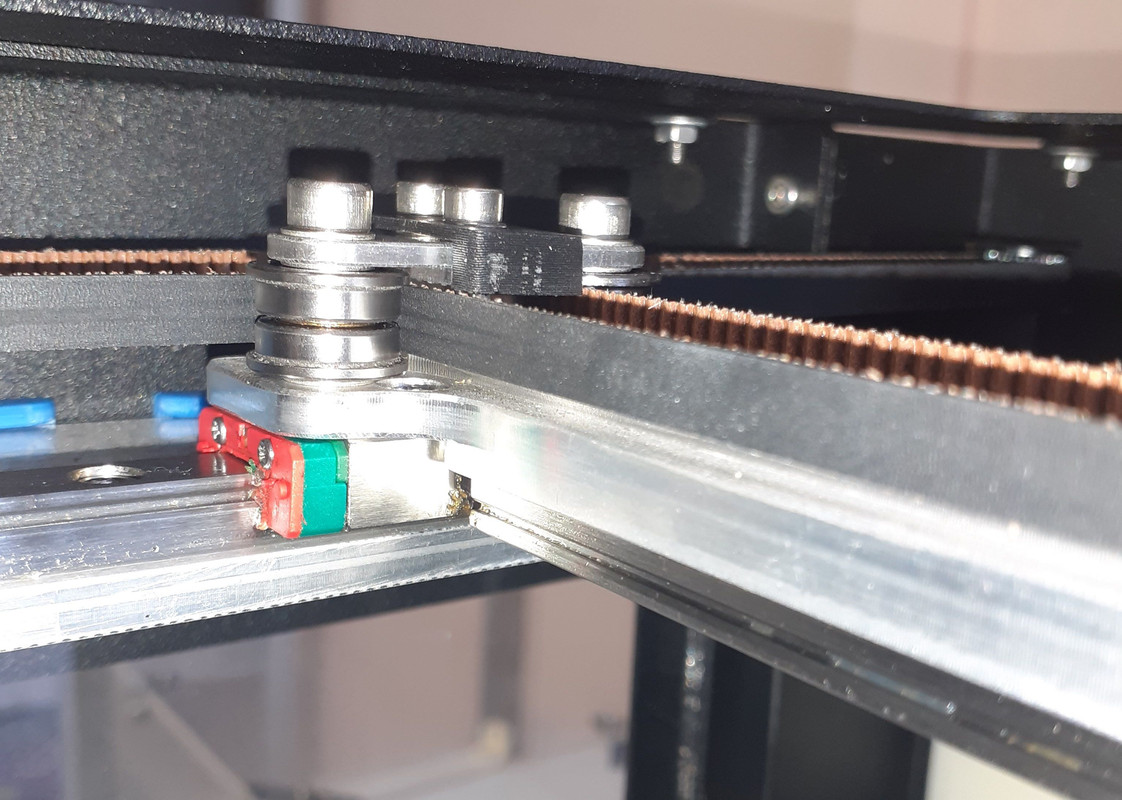

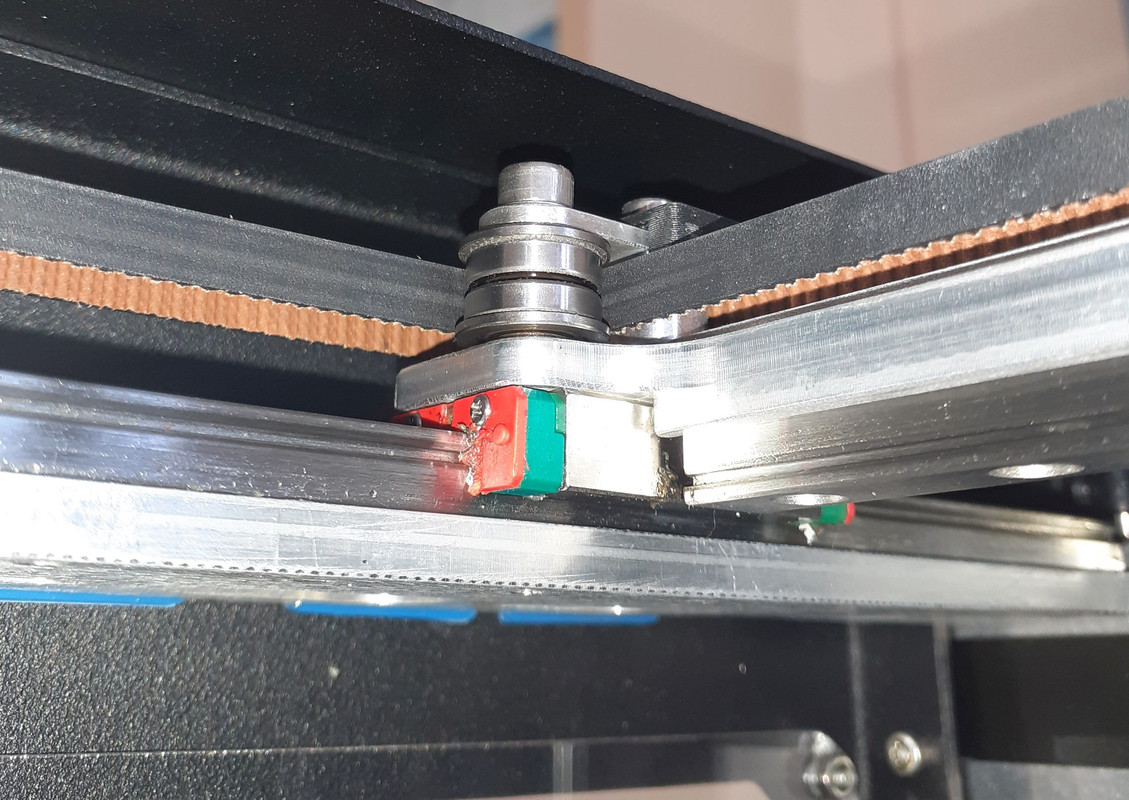

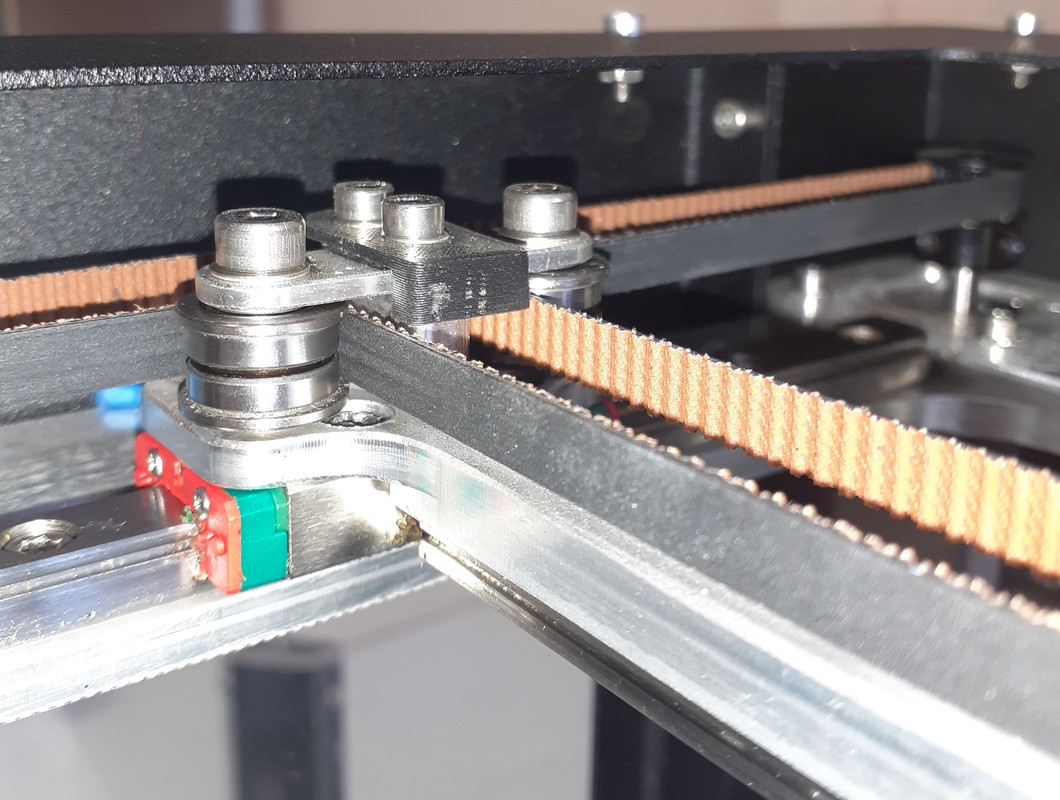

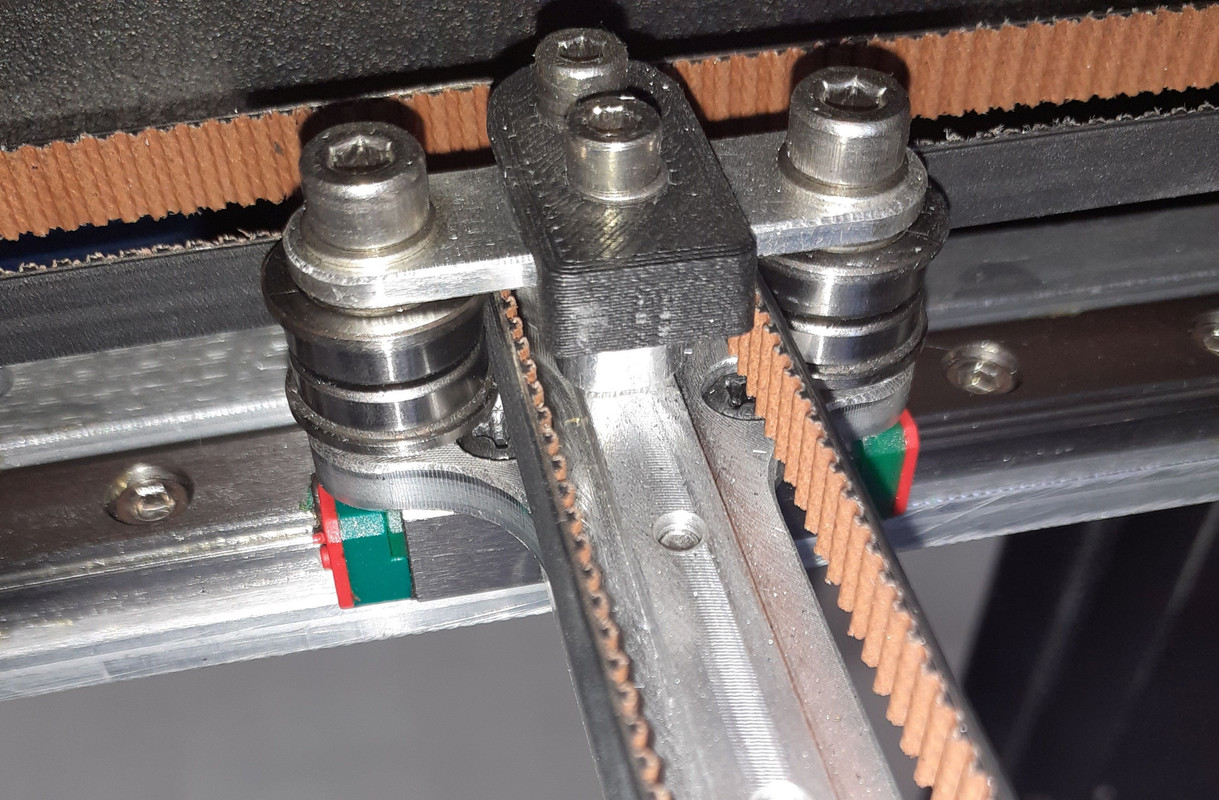

Упор сделал чтобы голова при сенсорлесс парковке тыкалась не металлом в металл а металлом в пластик. После понял что это уменьшило область печати по "X" до 155 мм да и вообще нафик не надо но убирать уже лень Подшипники собраны через узкие шайбы. Сейчас поискал в каталоге магазина где брал, вроде это были DIN433.

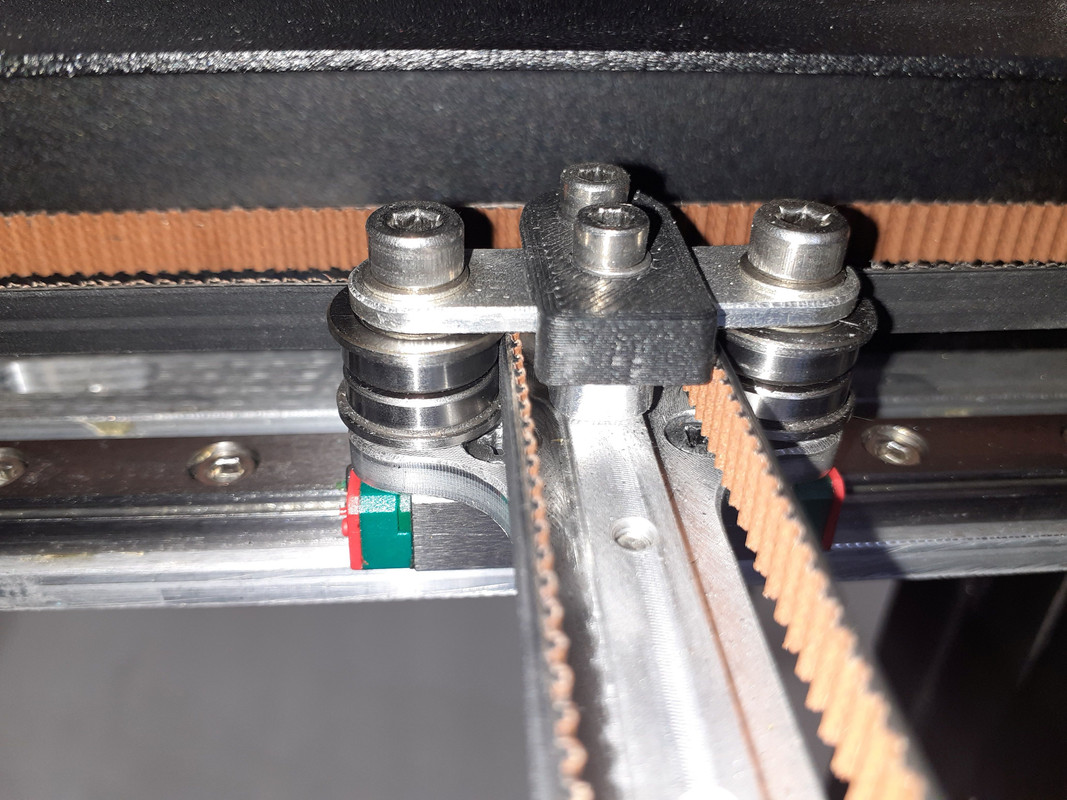

Припоминаю что в перекладине между роликами на каретке "Y" была явно лишняя резьба. Мне удалось её не срезать а попасть винтами так чтобы всё собралось.

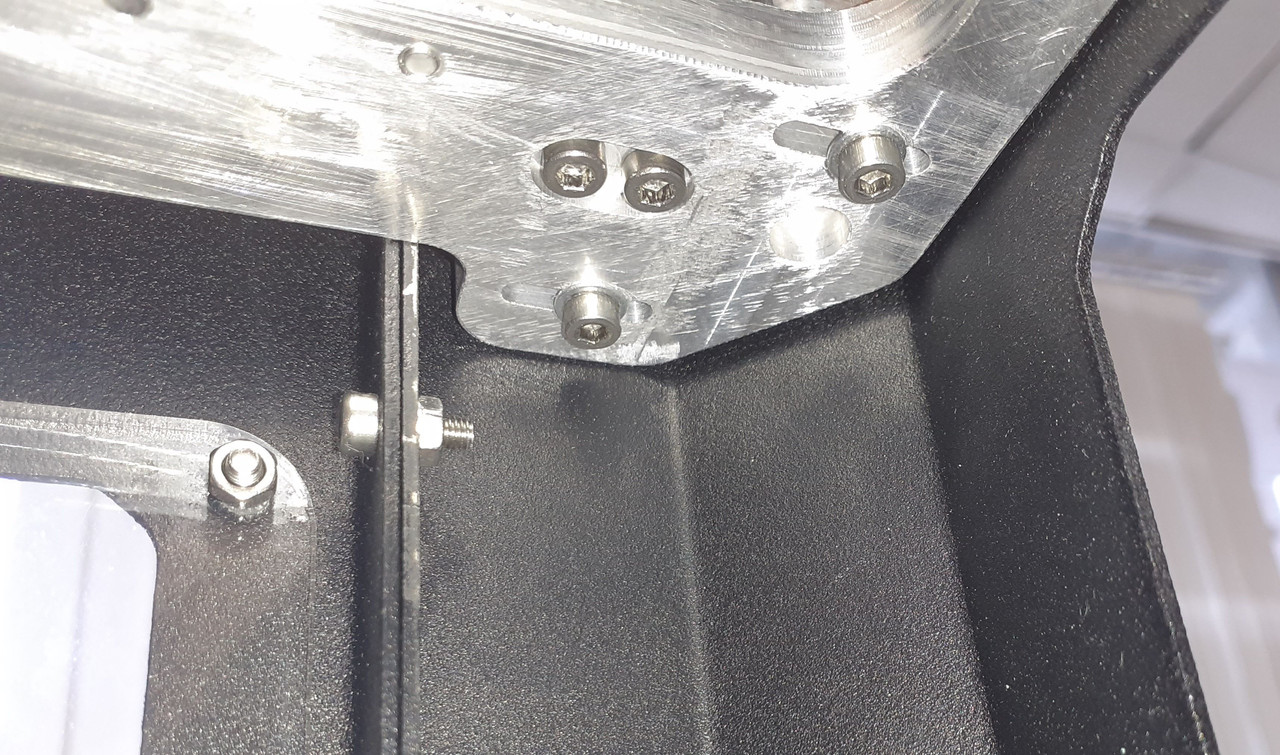

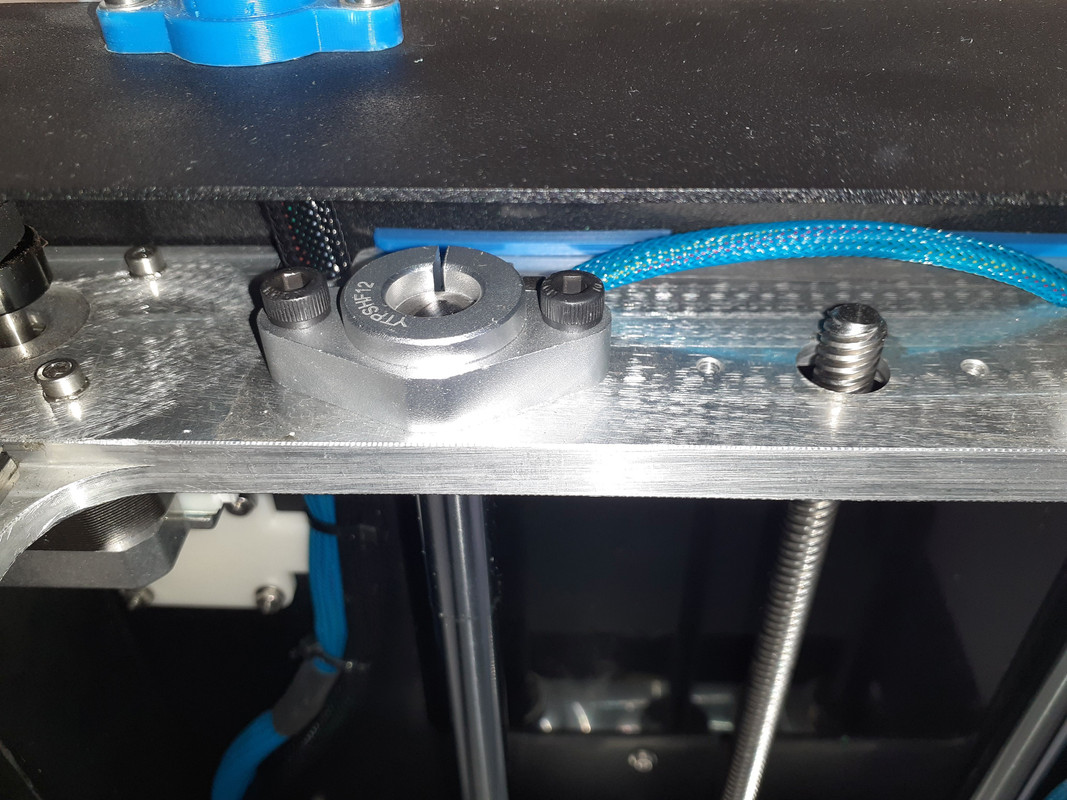

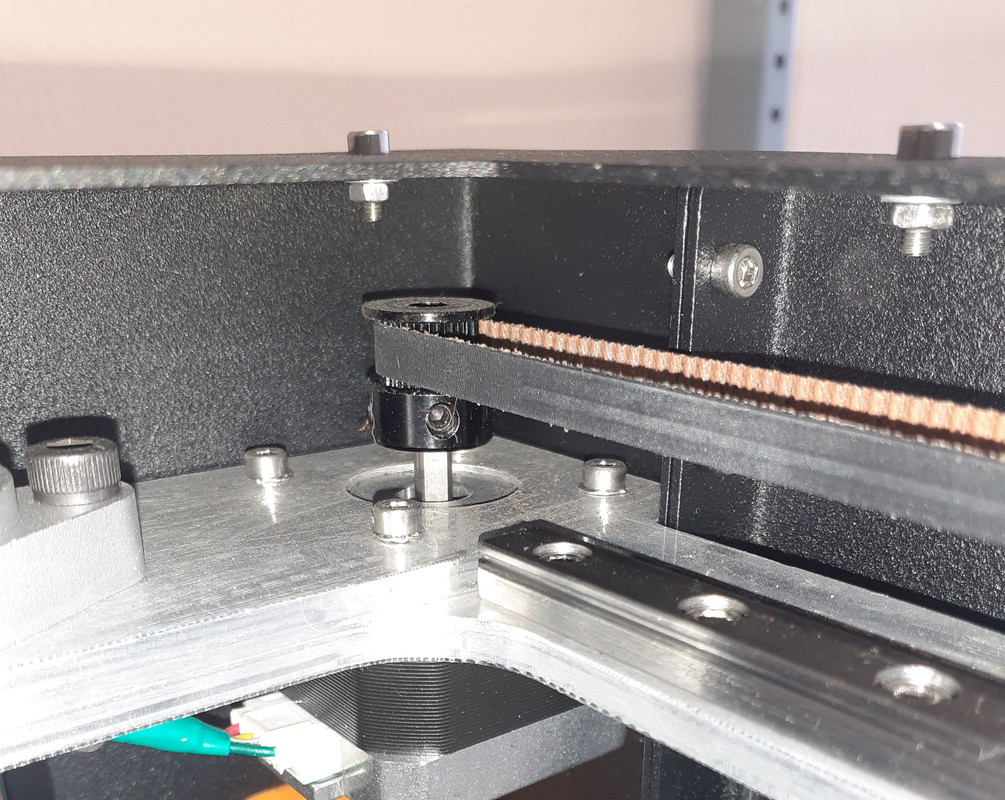

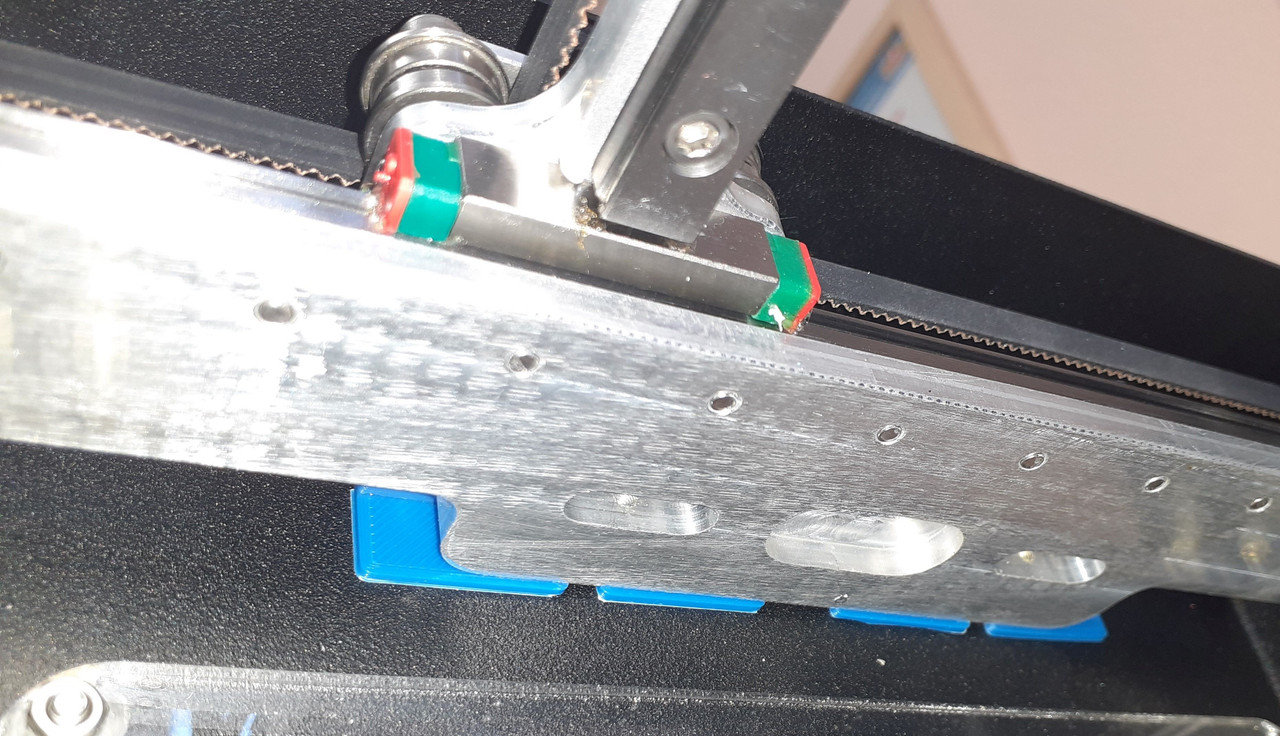

Я не понял зачем нужны вырезы в портале ближе к стенке. Использовал чтобы через них протянуть провода зафиксировав их таким образом. С моторами думаю всё понятно. А вот куда ставить синие проставки я не сразу догадался

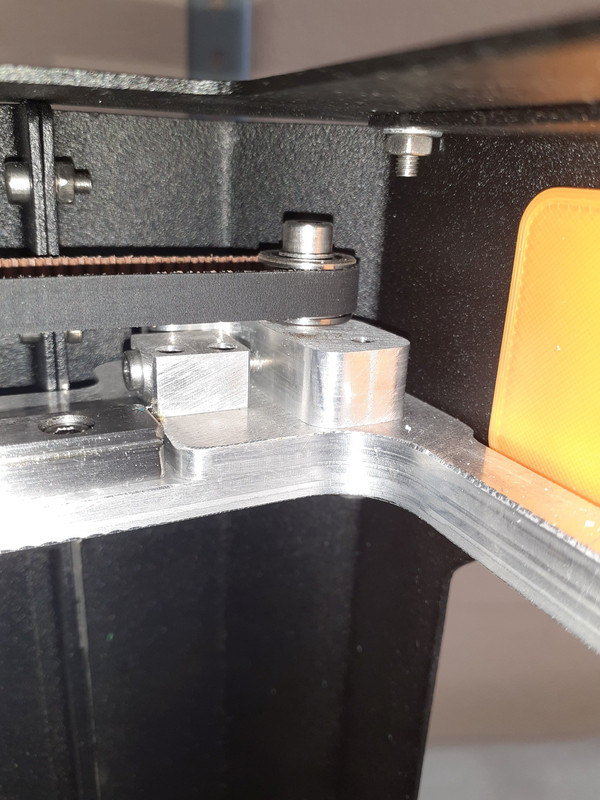

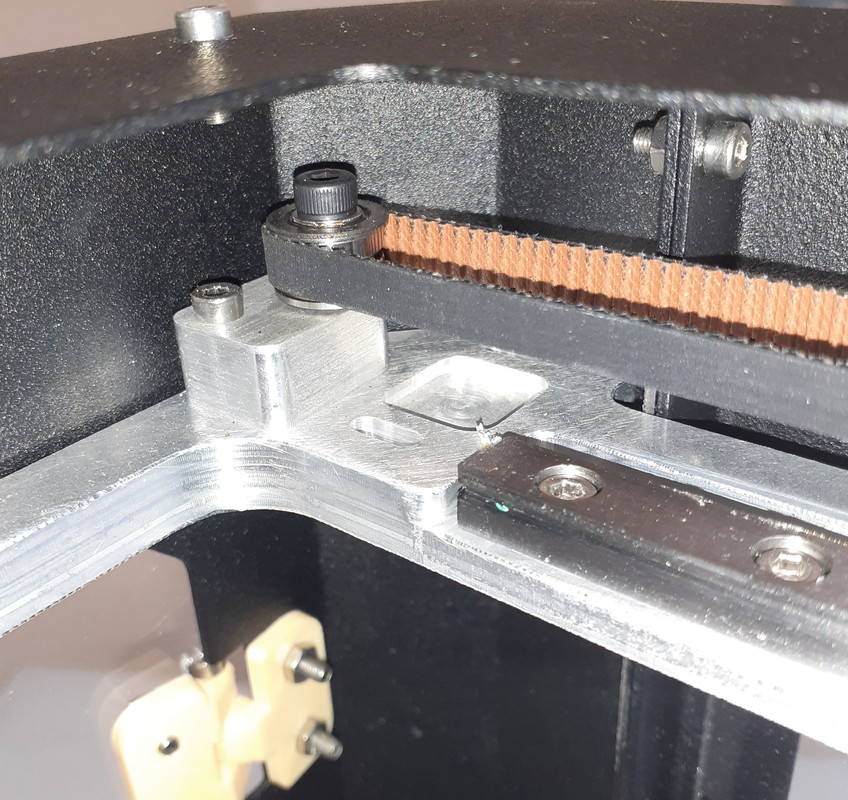

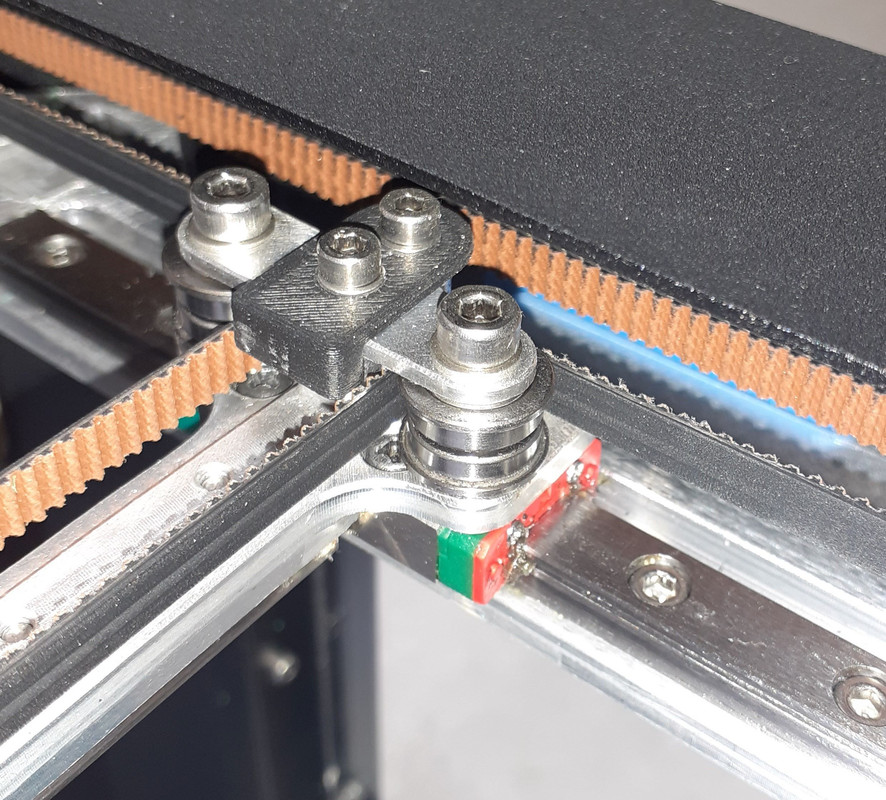

Вот так установил обводные ролики и натяжитель.

[demonlibra]

Это с какой длиной валов так получилось?
На погоду не влияет, но для эстетики напрашивается длина миллиметров на 20 больше.

[dmq]

Не смогу сейчас измерить длину. Брал у Наиля, может он сможет указать длину?
https://uni-3d.ru/tovary/nabory-i-akses ... si-z-mini/

[demonlibra]

Между портал и нижней пластиной можете измерить расстояние?

[dmq]

Завтра постараюсь сделать.

[dmq]

Линейкой от верха пола до низа портала получилось 264 мм. Т.е. надо добавить толщину пола, толщину портала и хвостики за которые вал будет крепиться снизу и сверху.

[demonlibra]

Всё сходится. Значит длина валов не 300 мм, а меньше.
Измерил свои, 290 мм. Вроде не критично, но непонятно )

[demonlibra]

У Вас проставки между порталом и боковыми панелями корпуса чётко подошли?

Я приложил портал, и на первый взгляд буду их новые печатать с двойной толщиной (3 мм вместо 1.5 мм).
Учитывая точность гиба разброс вполне ожидаем и возможно проставки надо делать наборными, например по 0.5 мм.

[dmq]

На сколько помню у меня даже с усилием вставлялись. Там же винты, притянется наверное )

[demonlibra]

Притягивать, не наш метод. Буду подгонять десяточки )
