SKR 1.4 и Lerdge Power

[demonlibra]

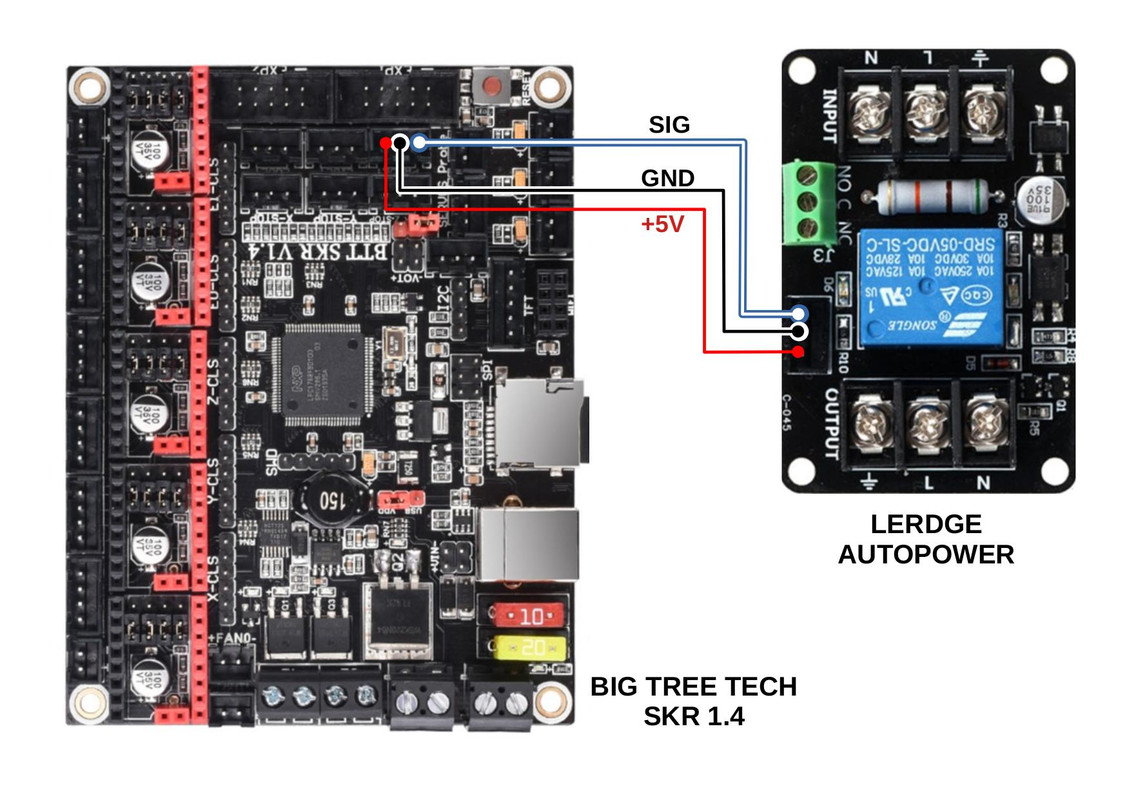

Подключение модуля управления питанием Lerdge к плате управления BTT SKR 1.4

Включение осуществляется кнопкой, подключенной к модулю Lerdge Power.
Выключение осуществляется программной командой M81.

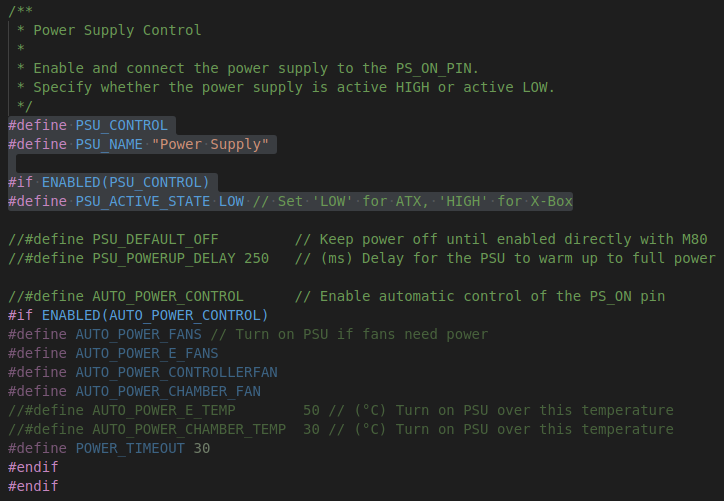

В файле Marlin/Configuration.h должно быть так:

Код: Выделить всё

#define PSU_CONTROL
#define PSU_NAME "Power Supply"

#if ENABLED(PSU_CONTROL)
#define PSU_ACTIVE_STATE LOW // Set 'LOW' for ATX, 'HIGH' for X-Box

[UNI]

При использовании прошивки KLIPPER, для отключения принтера в этом случае в конфиг нужно внести:

Код: Выделить всё

[output_pin psupower]
pin: PB20 (указать ваш пин сигнала)

# power on
[gcode_macro M80]
gcode: SET_PIN PIN=psupower VALUE=0

# power off
[gcode_macro M81]
gcode: SET_PIN PIN=psupower VALUE=1

Нужно учитывать, что при подключении модуля в том виде как указано выше в видео - работать будет только макрос ВЫКЛЮЧЕНИЯ.
Включать нужно через кнопку.
