Датчики температуры для Lerdge

[demonlibra]

В прошивку Lerdge заложена поддержка скудного списка датчиков температуры (термисторов). Возможность выполнить калибровку отсутствует.
Описание на сайте Lerdge: Temperature Sensor type

Таблица поддерживаемых термисторов

	Lerdge-K	Lerdge-X
HotEnd	NTC100K и PT100	NTC100K
Стол	NTC100K	NTC100K

NTC100K-B3950

NTC100K-B3950 DataSheet

Расшифровка:

• NTC - Negative Temperature Coefficient, при нагреве сопротивление такого термистора понижается.
• 100K - Сопротивление между выводами 100кОм при +25⁰С.
• B3950 - Коэффициент температурной чувствительности B=3950.

Согласно описанию термистора NTC100K-B3950, при температуре 250⁰С сопротивление конкретного экземпляра может варьироваться от 0.2471кОм до 0.2141кОм, что соответствует температуре от 246⁰С до 254⁰С.
Т.е. даже по технической документации отклонение температуры может быть в пределах ±4⁰С.
Поэтому рекомендуемые температуры для конкретного пластика необходимо рассматривать как ориентировочные и проводить подбор соответствующими тестами печати.

Чтобы быть уверенным в совместимости, датчик можно приобрести в интернет-магазине Lerdge на AliExpress.

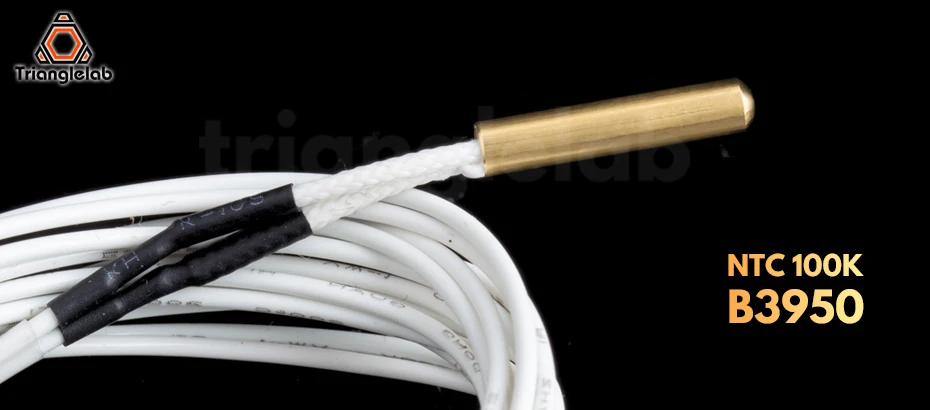

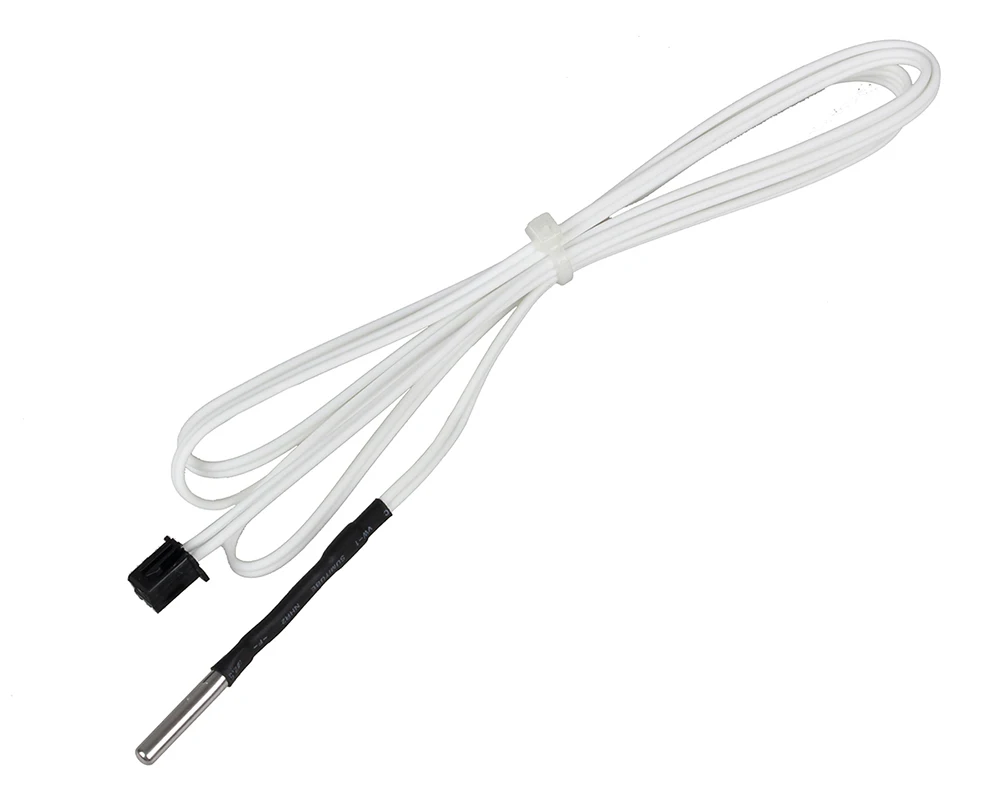

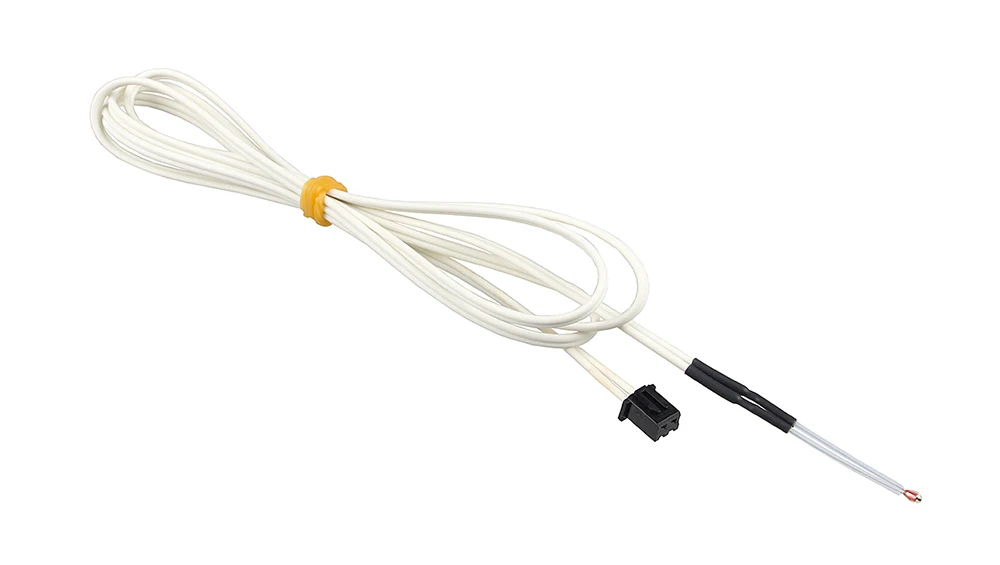

NTC100K-B3950 вариант в гильзе 3х15мм (слева) или капля (справа). Вариант подбирается под конкретный HotEnd.


На момент приобретения не был знаком со всеми нюансами и не задумываясь приобрел датчик вместе с HotEnd`ом E3DV6 от Trianglelab.
https://aliexpress.ru/item/33029709571.html
https://aliexpress.ru/item/32922611810.html
Работает без проблем.

PT100

Расшифровка:

• PT - Положительный коэффициент зависимости сопротивления от температуры, т.е. с ростом температуры растёт сопротивление.
• 100 - Сопротивление между выводами 100 Ом при 0⁰С.

Датчики PT100 имеют линейный коэффициент изменения сопротивления от температуры, равный 0,39 Ом/1 °C.


Немного теории про датчики PT

Подключение датчика PT100 к плате Lerdge-K осуществляется без усилителя по двухпроводной схеме.
Плата Lerdge-X работу с датчиком PT100 не поддерживает.

В старых прошивках с датчиком PT100 возникали проблемы в диапазоне температур от 200 до 210⁰С.
В прошивке 4.2.0 от 2020.09.11 данную проблему исправили.

Trianglelab: https://www.aliexpress.com/item/32828593452.html
Mellow: https://aliexpress.ru/item/32838584730.html

Стоимость такого датчика значительно превышает стоимость NTC100K, но он обеспечивает более высокую точность измерений (теоретически) и работает в более широком диапазоне температур.
Целесообразность, вопрос холиварный. При температурах до 250⁰С мой дешевый NTC100K прекрасно себя показывает.
Для печати с температурой выше 280⁰С устанавливайте PT100.

Если Вы начинающий и сомневаетесь, то PT100 Вам точно не нужен. К тому же приобретать термистор, как и нагреватель HotEnd`а, в единичном экземпляре не стоит. Они в любой момент могут выйти из строя без предупреждения.

Термистор в столе

В качестве датчиков температуры стола платы Lerdge-K и Lerdge-X поддерживают подключение только датчиков NTC100K.
Будьте внимательны при заказе нагревателя стола. Уточняйте тип термистора у продавца.
Если по ошибке Вы закажите нагреватель с термистором отличным от NTC100K, Вам придётся заказать и самостоятельно установить новый термистор.

Настройка

К настройке параметров нагрева необходимо подойти со всей серьёзностью, чтобы не стать свидетелем такого:


В меню необходимо задать следующие параметры:

• Тип датчика
• Минимальная температура
  Для HotEnd определяет нижнюю границу, при которой разрешается работа оси (Е) экструдера.
  Для стола не используется. Необходимо оставить равным нулю (0).
• Максимальная температура - Верхний ограничитель
• Protection threshold - Параметр защиты. Ставить равным нулю крайне НЕ рекомендуется.

Выполните калибровку параметров PID. Процедура Auto PID Tuning обычно нормально проходит с параметрами по умолчанию.

[alexstay]

Что не мешает родному Lerdge термистору NTC отлично измерять температуру с погрешностью 1-2 градуса.

[vlad_zh]

Для проверки возможности печати на Т до 350С сравнил показания стандартного датчика с показанием прибора. Принтер: Lerdge-K + NTC100K B3950 капелька от Mellow. Прибор: Мегеон 16312 + термопара тип K до 400С. Оба датчика расположены в нагр блоке одинаково (2 симметр отверстия рядом с соплом).
Судя по графику, такую комбинацию до 320 можно использовать.
Тест печати PPO/PPE от Антона Советова 3d-club прошел успешно на 320С (реально 326, думаю можно и ниже), выше пластик течет (собственно, как и указано).
Таблица:

Спойлер
