Разъемы питания 220В

[demonlibra]

Существует несколько вариантов разъемов питания. Все они относят к стандарту IEC320-C14.
Основным отличием является тип кнопки.

Разрыв одной линии

В таком варианте заранее неизвестно, отключается линия фазы или нуля при отключении питания кнопкой.
Конечно только, если Вы не воспользовались фазоуказателем и не вставляете вилку всегда одним положением.

Модель кнопки MIRS-101A-2C3.

https://letyshops.com/r/aliexpress-11flqlhv8400wo

Разрыв двух линий

Кнопка в этом варианте имеет пару контактов, поэтому при выключении разрываются обе линии (фаза и ноль).

Модель кнопки MIRS-201A-2C3.

Такой вариант можно считать более безопасным. С другой стороны, если необходимо лезть в электрику, в любом случае рекомендуется полностью отключать принтер от электрической сети извлечением провода питания.

https://letyshops.com/r/aliexpress-11flqlhv86uooc

Кнопка

MIRS - 2 01 A - 2 C3 - R/B

• MRS (без подсветки) или MIRS (с подсветкой)
• 2 - количество управляемых линий
• 01 - тип переключения
• A - 6A 250VAC (без А - 3А 250VAC)
• 2 -
• C3 - Символы на кнопке
• R - цвет кнопки красный (Red)
• B - цвет корпуса черный (Black)

https://www.chipdip.ru/catalog-show/roc ... =MIRS-201A
https://static.chipdip.ru/lib/955/DOC002955067.pdf

https://www.jietongswitch.com/wp-conten ... hp?id=2577
https://www.jietongswitch.com/rocker-switch-miniature

Предохранитель

В качестве защиты от короткого замыкания используется цилиндрический предохранитель 5 х 20 мм.



Рассчитайте максимальный суммарный ток и выберите ближайший из существующих.

Тема про плавкие предохранили
Ссылка на ЧИП и ДИП

Габаритный чертеж

[demonlibra]

Розетка питания нужна такая?
https://www.aliexpress.com/item/32873374704.html



Или лучше такой вариант и сверлить?

[UNI]

Лучше второй вариант. НО подойдет и первый.

[demonlibra]

Чем лучше, без винтов будет болтаться?

[UNI]

Я люблю чтоб надёжно винтами прикрутил и хрен куда денется.

[demonlibra]

Хотел на имеющемся разъеме от Lerdge поменять только кнопку, чтобы размыкало обе линии.
Оказалось, что целиком разъем купить дешевле.
В итоге заказал оба варианта разъёмов чтобы попробовать.

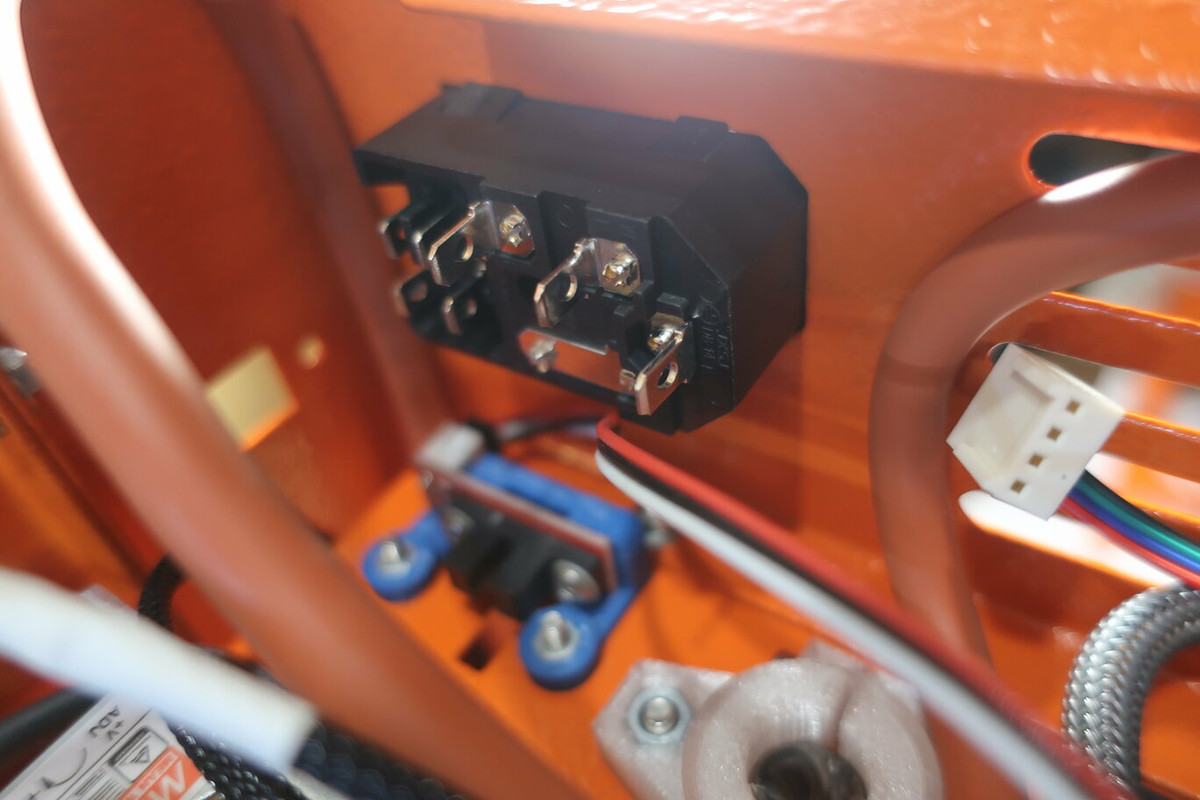

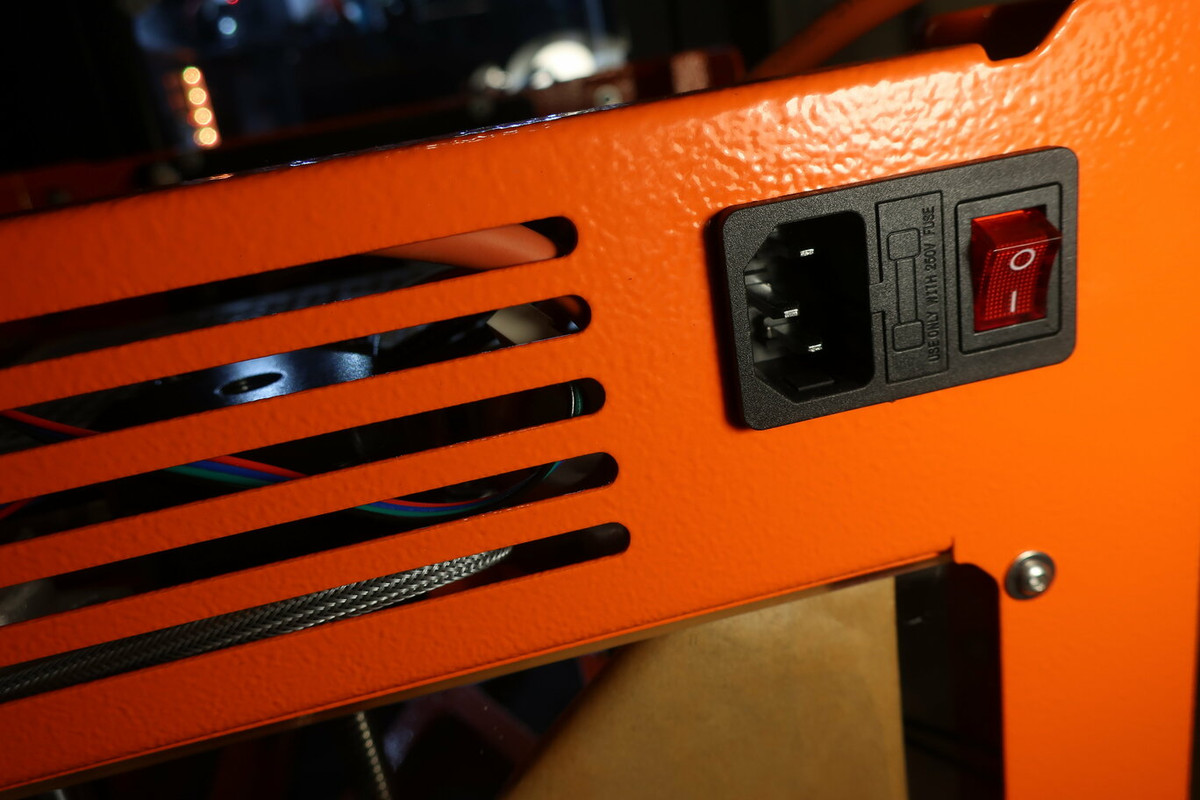

Разъем без винтов зашёл как влитой, да и ещё с таким "приятным" натягом, что мне его вытаскивать не хочется.
Держится крепко и не болтается.
На защелках разъема написано 1.5, видимо он как раз под тело толщиной 1.5 мм рассчитан.

[demonlibra]

Выводы разъёма подписаны:

• L - фаза, проходит через плавкий предохранитель
• N - нейтраль
• PE - заземление

В качестве наконечников используются авто клеммы 4,8 мм. Еще бывают такие в прозрачной силиконовой изоляции.


Провод с сечением 1.5 кв.мм. Провод большего сечения не влезет в клемму.
Изоляция провода должна подходить для применения в цепях с напряжением более 250В.

Схема соединения разъема и блока питания
