Проблема платы SKR2 Rev A с драйверами TMC

[demonlibra]

Проблема касается только SKR 2 Rev A.
В плате SKR 2 Rev B описанная проблема устранена и она может использоваться с драйверами TMC без каких-либо модификаций. Чтобы определить, какая у вас плата Rev A или Rev B, найдите на своей плате белую круглую наклейку с надписью «QC pass xx». Если такой наклейки нет, или есть только зеленая, значит у вас плата Rev A.
В официальных документах написано несколько иное.

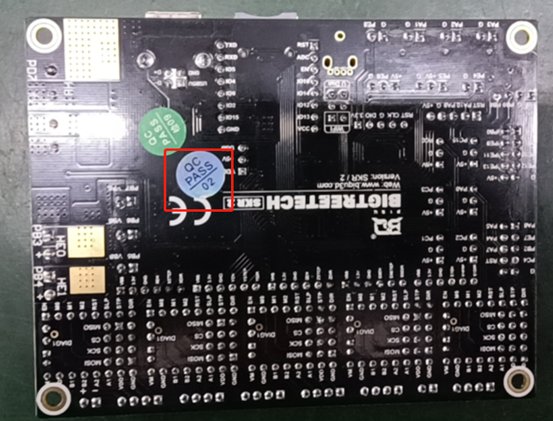

Слева Rev A, справа Rev B

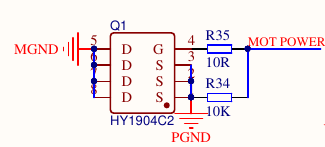

Согласно схеме в цепь защиты от обратного подключения драйверов должен быть установлен MOSFET HY1904C2. Сектор C1 схемы.
На плате Rev A вместо него установлен схожий (как оказалось не совсем) по характеристикам G090N06.


Important announcement for all SKR 2 buyers and users
How to use TMC drivers on BIGTREETECH SKR
Решение проблемы

[Fortunate]

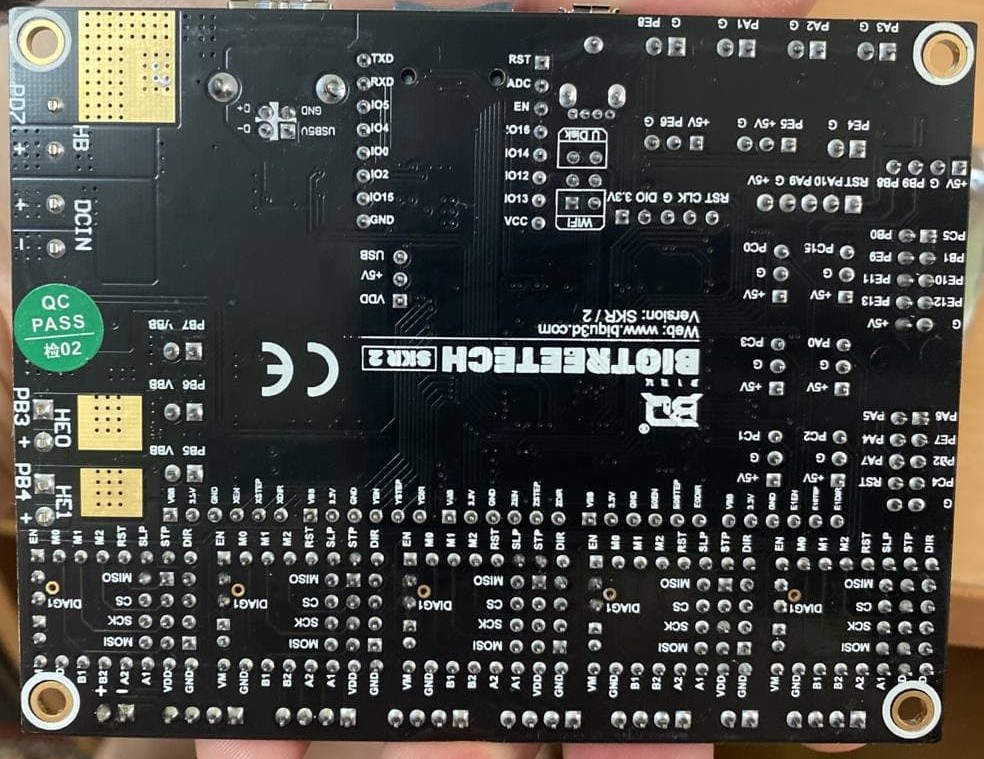

Определить ревизию просто. У ревизии B на наклейке должно быть "qc pass 02". На фото - ревизия B

[Fortunate]

Согласно схеме в цепь защиты от обратного подключения драйверов должен быть установлен MOSFET HY1904C2.
На плате Rev A вместо него установлен схожий (как оказалось не совсем) по характеристикам G090N06.

Для сравнения:

Характеристика G090N06



и характеристика HY1904C2

[demonlibra]

[demonlibra]

Проблема решена.
Новые платы поставляются без данной проблемы.

[skiif]

Похоже это не последняя проблема с TMC на этой плате. Только что вырубились 3 штуки TMC2208 от BTT, подключенные по UART, питание 24В в БП, плата новой ревизии, проверял по маркировке MOSFET-а по методичке.

Так что если и брать то только на свой страх и риск.

Вот тут народ обсуждает возможные причины: https://github.com/bigtreetech/SKR-2/issues/63

[Даниил132]

Тоесть, если на плате стоят HYR1904 то это Rev. B?
