Подключение драйверов TMC2226 от BTT по UART

[alexstay]

Еще бы понять как их (TMC2226 от BTT) по uart к лерджу прицепить.

[demonlibra]

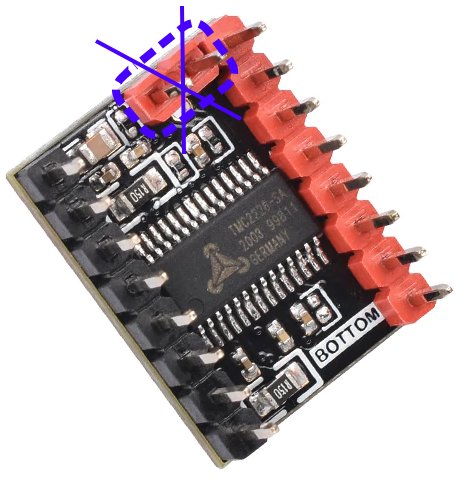

Точно придётся лишних пару пинов торчащих вниз выпаять. В остальном должно быть как и с драйвером TMC2209.



Вывод PDN уже соединен с UART чипа.
В зависимости от версии платы Lerdge-K, использовать провод или просто правильно поставить перемычку.
https://forum.uni-3d.ru/viewtopic.php?f=92&t=410
viewtopic.php?p=2591#p2591

[alexstay]

Ноги откусил, так быстрее.
Номинал резистора я так понимаю вбиваем в лердж тот что стоит на плате драйвера?
Напряжение какое нибудь стандартное 1.20 вольта?

[demonlibra]

Пластиковая опора откусаных контактов в конденсатор не упирается?

На плате TMC2209 от Lerdge резистор 110 мОм. Какой установлен на плате TMC2226 от BTT?

Напряжение Vref 1.15 ... 1.35 В
Настройки описал здесь: https://forum.uni-3d.ru/viewtopic.php?p=2623#p2623

[alexstay]

Стоит R150

[alexstay]

Итак по итогу всё работает.
Uart надо подключать, если проводком, к 5 выводу, а не к 4.
В настройках платы поставил сопротивление резюков 150ом и напряжение 1.3.

[alexstay]

По итогу поспешил с выводами, не работают в такой конфигурации. Один только запускается, остальные молчат.
