Подключение энкодера управления экраном

Сообщение demonlibra »

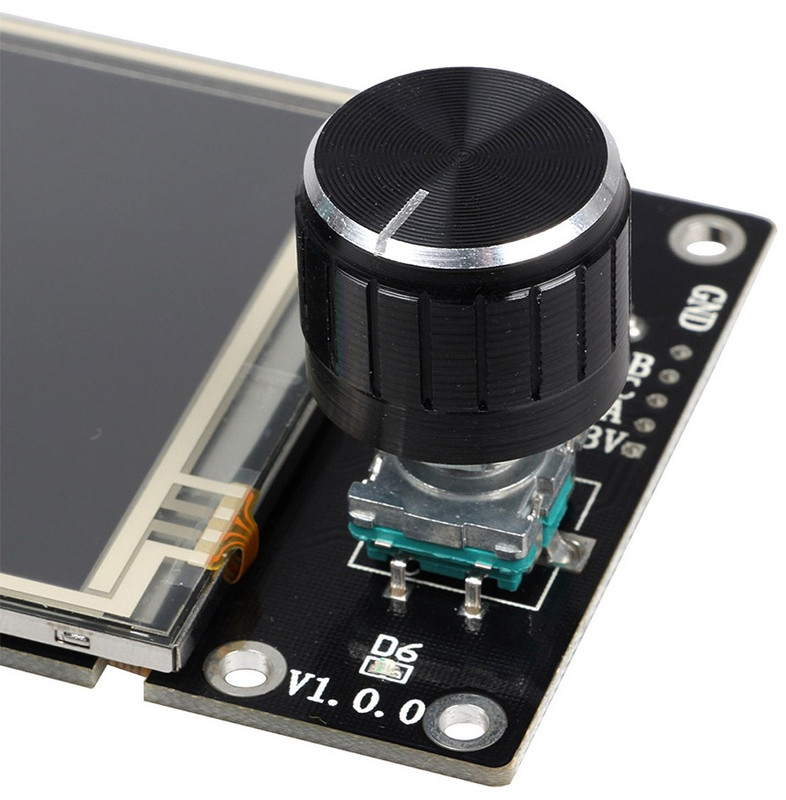

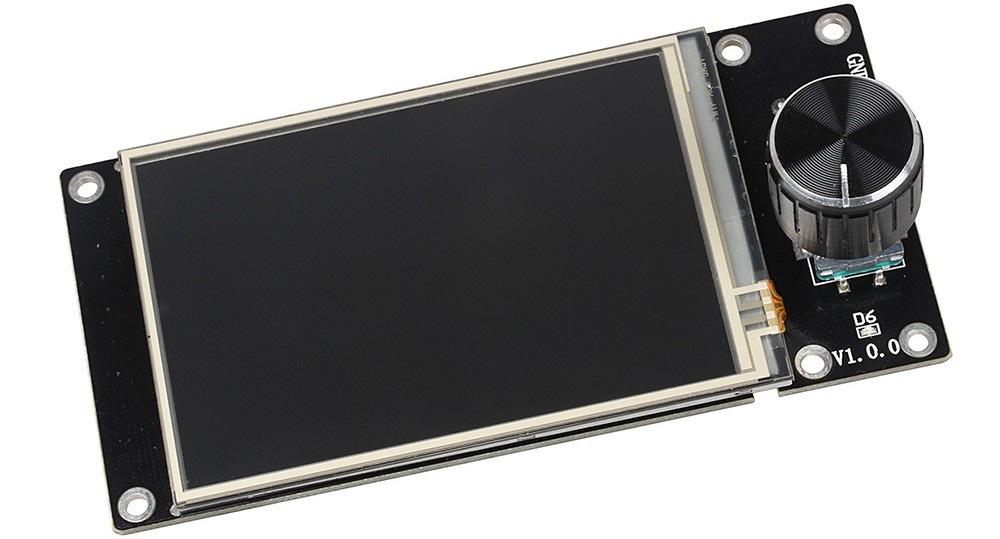

Энкодер на плате
Изображение Изображение

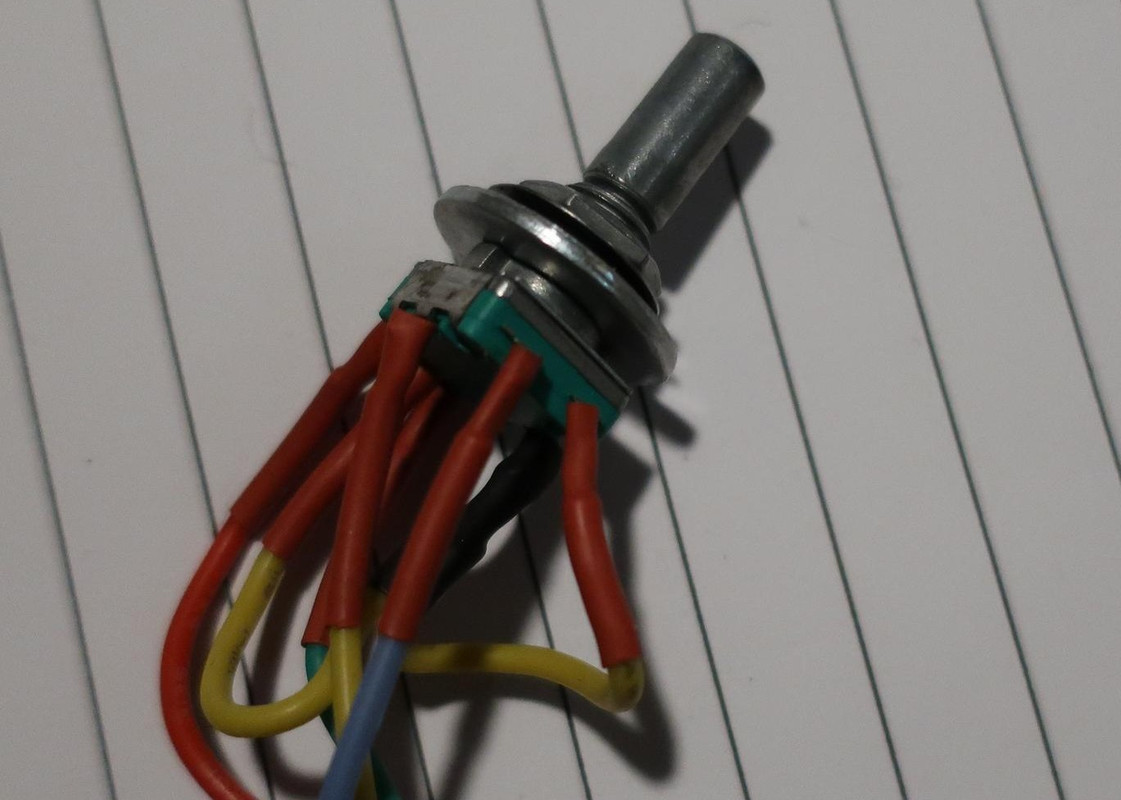

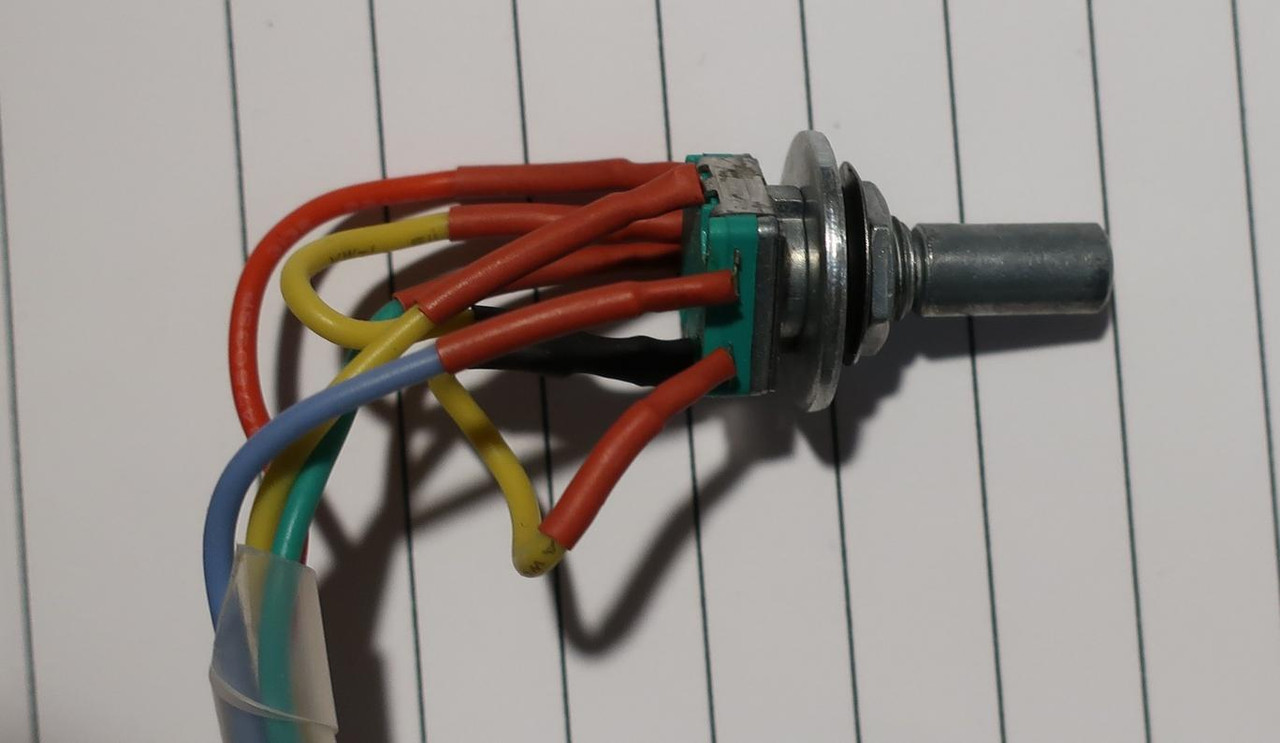

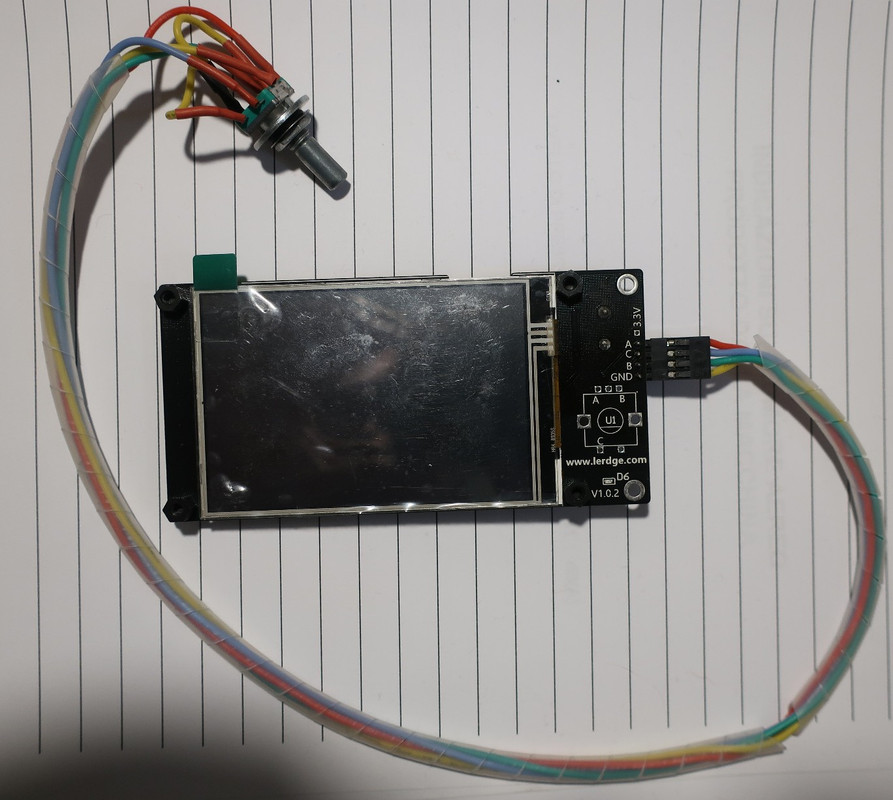

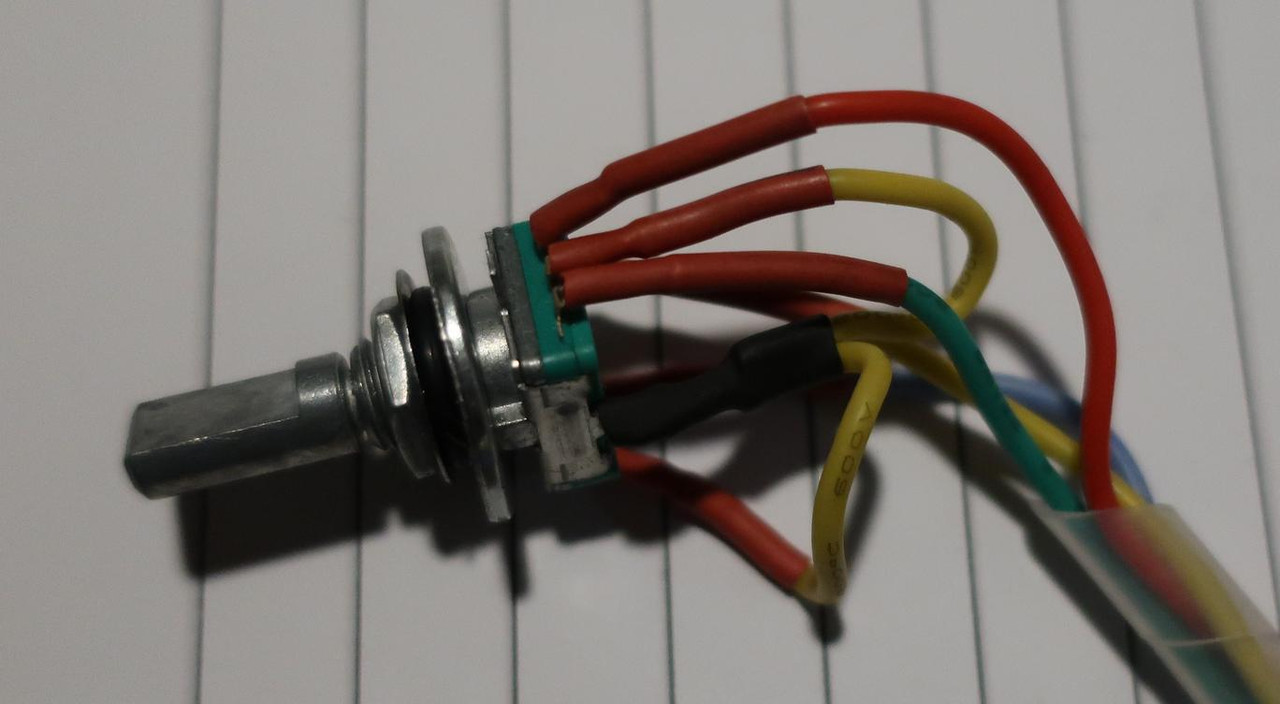

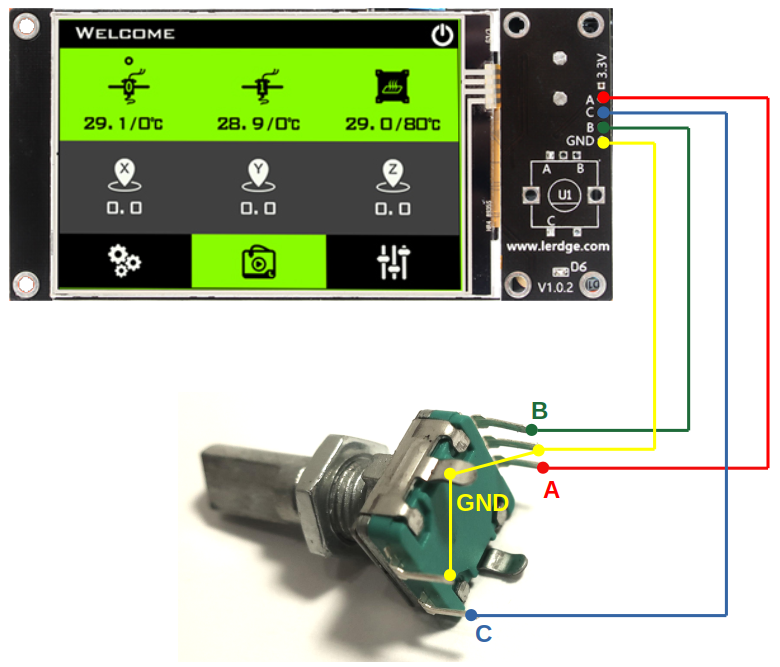

Энкодер соединен проводами
В плату экрана впаяны контакты: https://www.chipdip.ru/product/bls-4
На конце проводов разъем: https://www.chipdip.ru/product/bls-4

Изображение Изображение

Изображение Изображение Изображение
Не бойся поломать. Бойся не починить ))
