5630 SMD

[demonlibra]

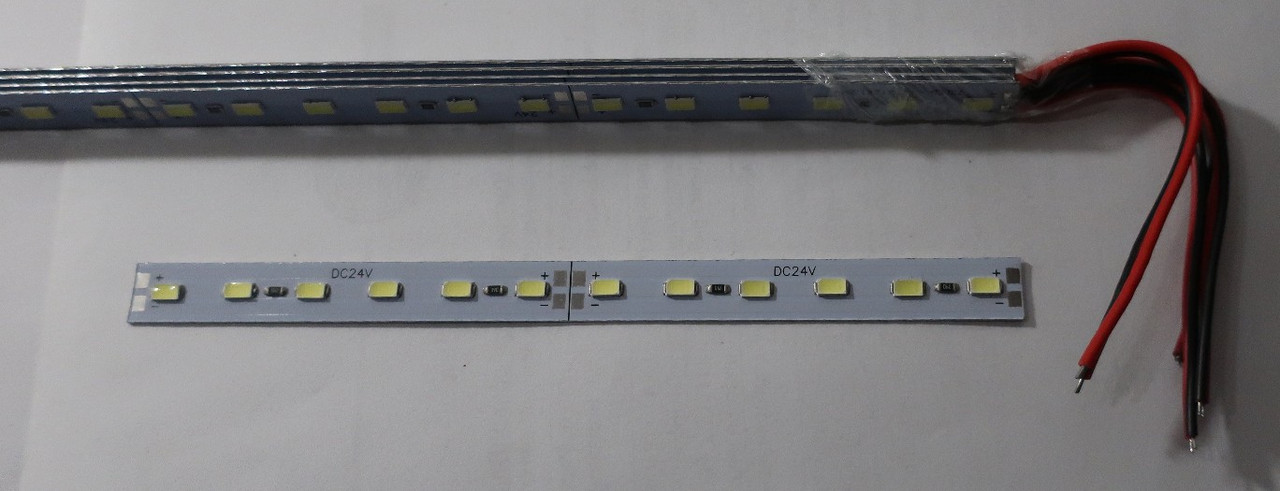

Заказал для подсветки светодиоды на алюминиевой полосе.

Тип светодиодов: 5630 SMD
Напряжение питания: 24 VDC
Ширина полосы: 12 мм
Длина полосы: 500 мм
Длина секции: 83 мм
Секций в полосе: 6 шт
Светодиодов в секции 6 шт

Потребление 4-х секций ( 6 х 4 = 24 светодиода) при питании 20 VDC: ≈ 0.1 А
Нагрев после 10 минут работы: 32˚С (без радиатора, воздух 23˚С)

Потребление 4-х секций ( 6 х 4 = 24 светодиода) при питании 23 VDC: ≈ 0.2 А
Нагрев после 10 минут работы: 44˚С (без радиатора, воздух 23˚С)

https://www.aliexpress.com/item/32826909609.html
Сейчас цена неприятно изменилась. Когда заказывал доставка была бесплатной.

[demonlibra]

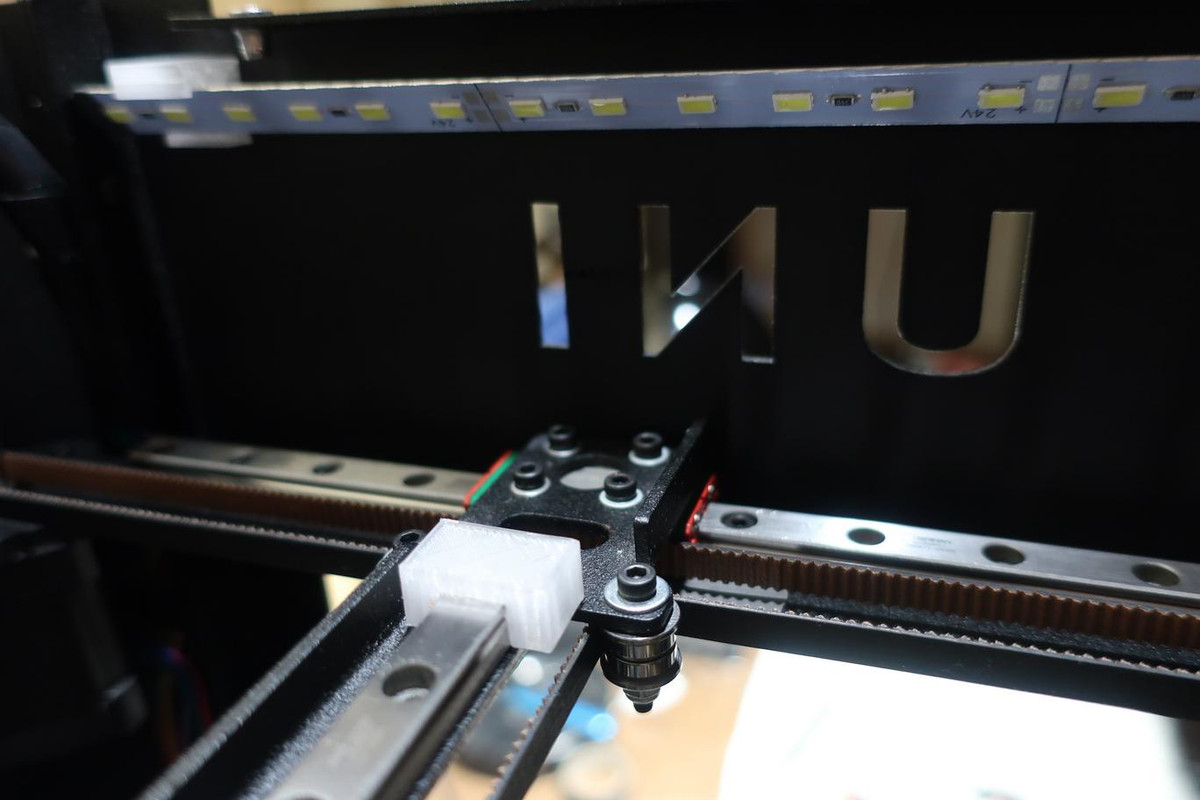

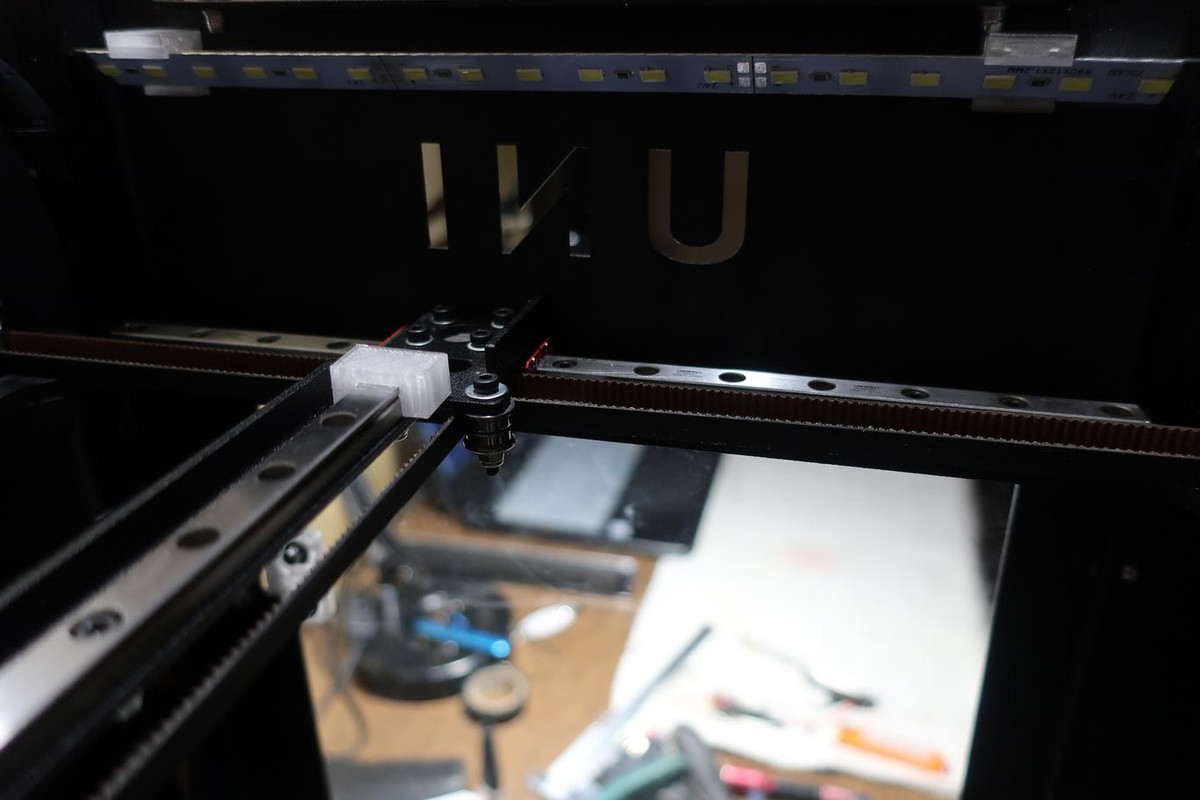

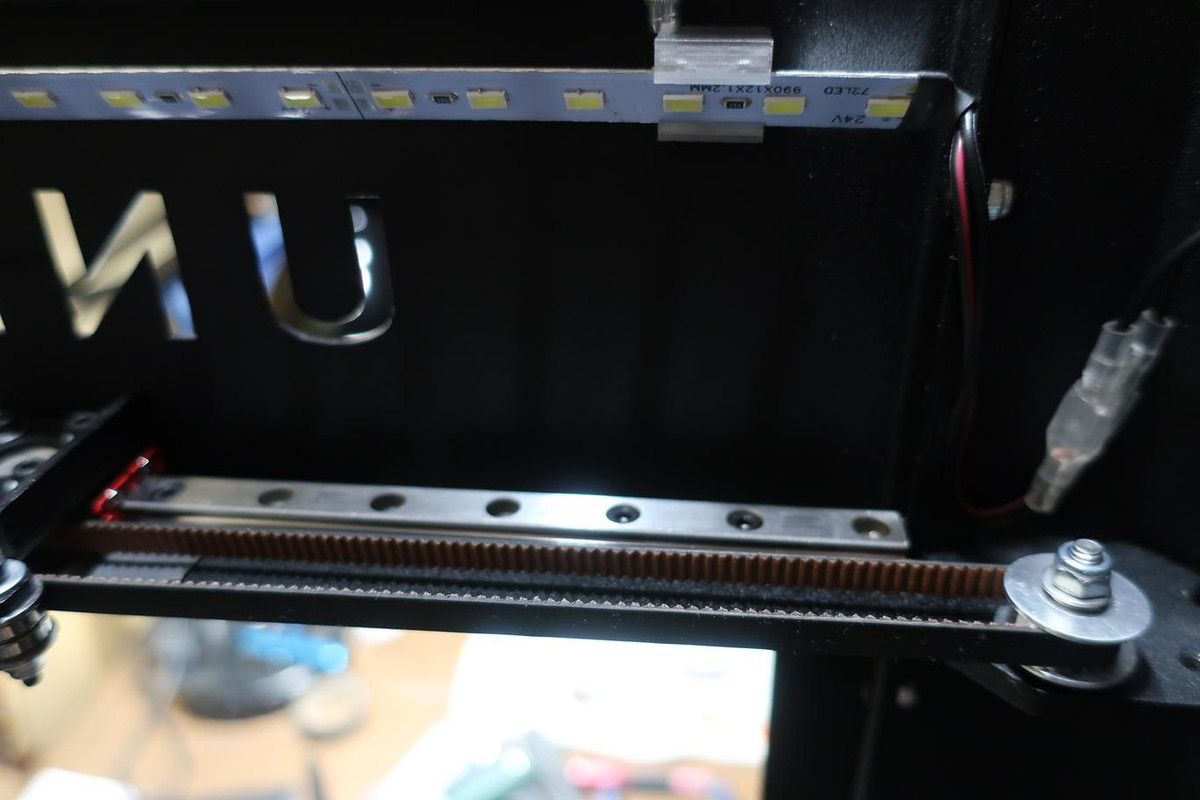

Закрепил на площадках под углом 45 градусов с вклеенными магнитами. Подключил через понижайку.
Наконец-то у меня внутри принтера светло.

Всего 10 секций по 6 светодиодов. Итого 60 светодиодов.
Напряжение питания установил 21 В. При этом ток 340 мА.

[demonlibra]

Вспомнил, что на плате Lerdge присутствует вывод LED. Подключил к нему.
Работает. На изменение скважности ШИМ реагирует адекватно.

[Obopotenb]

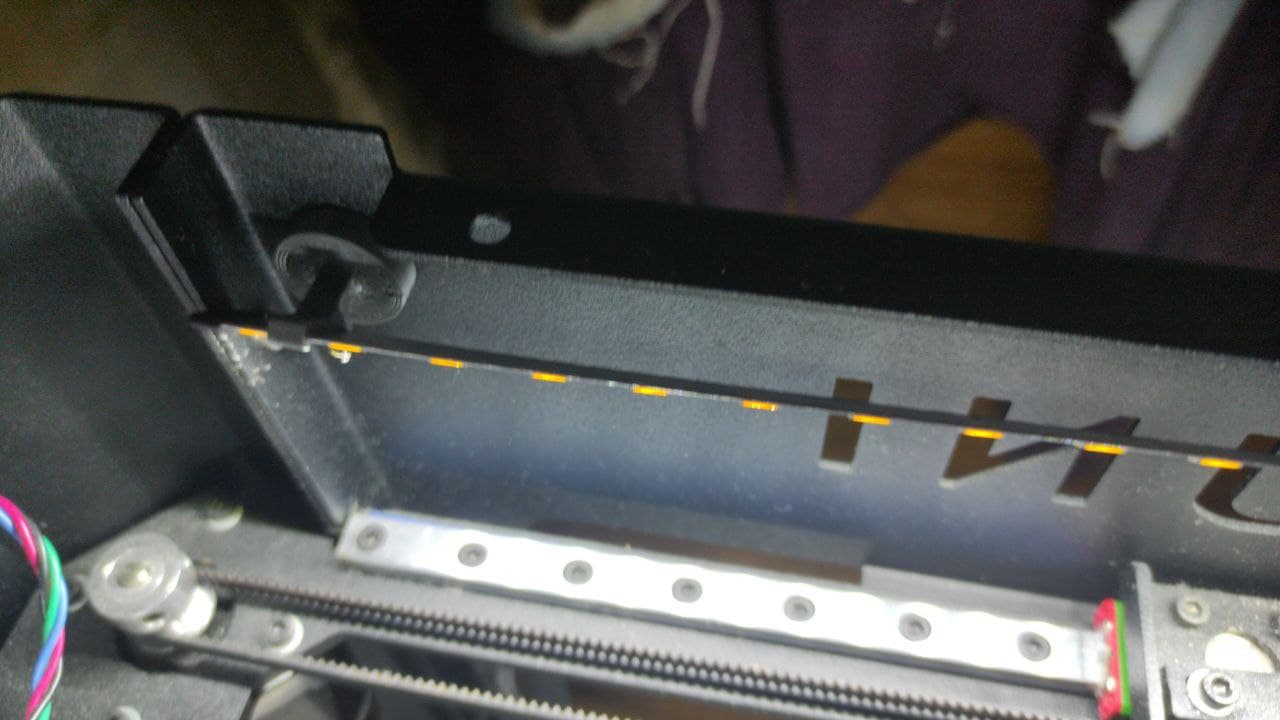

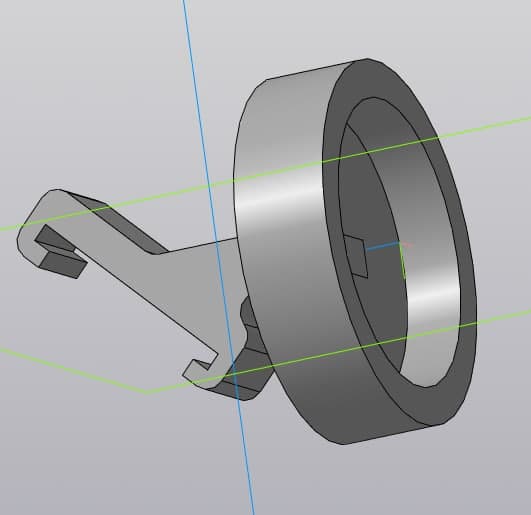

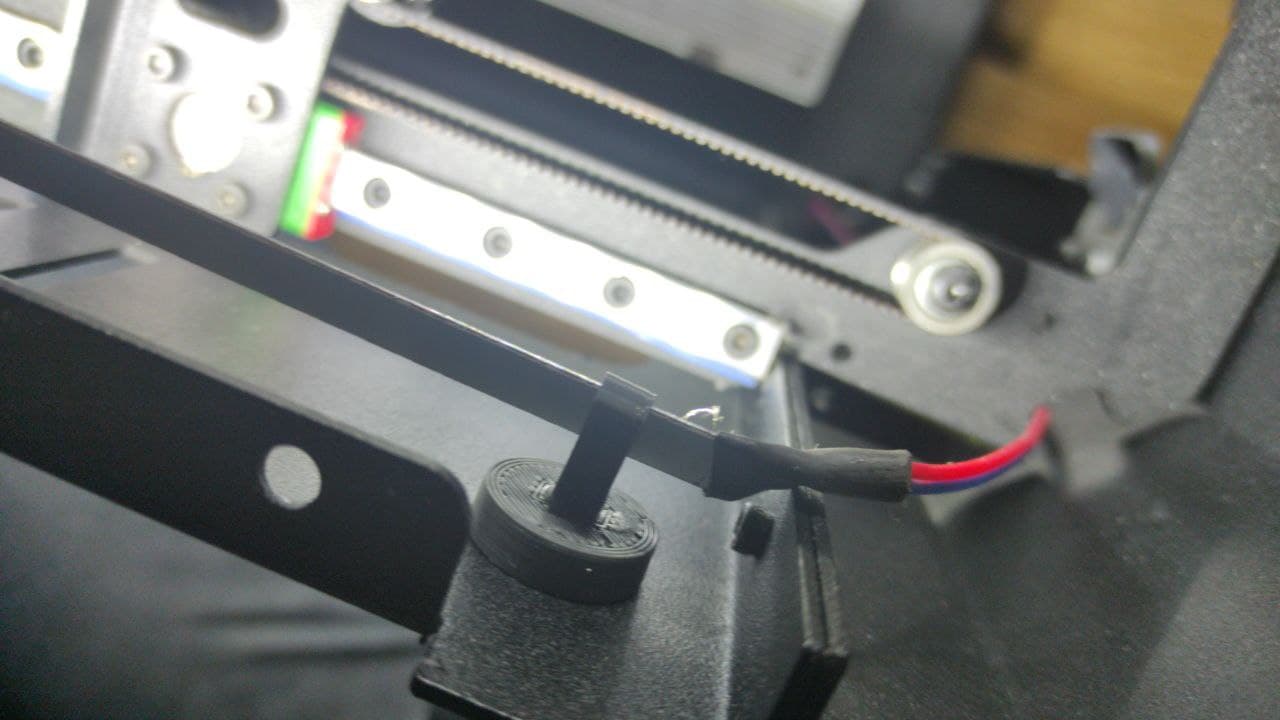

Сделал модельку под эту ленту.. точнее 2 модельки - держатель ленты и базу под магнит D15 x 3mm.
https://www.dropbox.com/sh/28ekcv6a8bf8 ... OlBna?dl=0
