Инструменты измерения

[demonlibra]

Верстак Manipulator позволяет проводить операции выравнивания объектов между собой, перемещения объектов и измерения.
Устанавливается через менеджер дополнений.
Для себя нашёл этот инструмент полезным в первую очередь для измерения расстояний между центрами отверстий.

Выравнивание

Перемещение

Измерение

[demonlibra]

Измерение расстояний между центрами отверстий при помощи верстака Draft

[demonlibra]

Для большого количества измерений, в том числе веса, объёма и стоимости материала детали можно использовать макрос FCInfo.

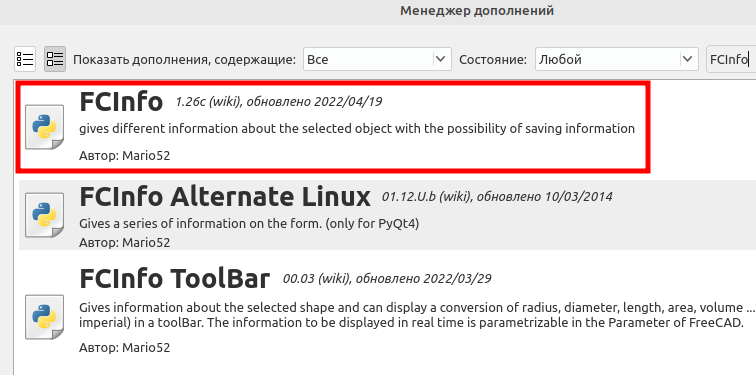

Установка макроса выполняется через менеджер дополнений.

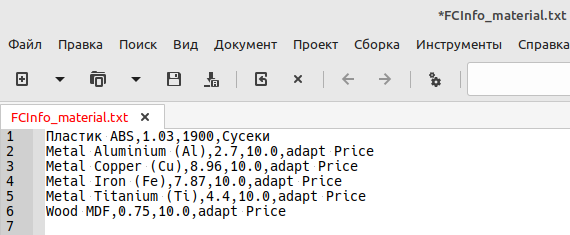

База материалов хранится в файле FCInfo_material.txt каталога с макросами.
Свойства материала описывается следующей последовательность через запятую:

<Название материала>,<плотность кг/куб.дм или г/куб.см>,<стоимость за 1 кг>,<дополнительная информация>

Код: Выделить всё

Пластик ABS,1.03,1800,Сусеки
Пластик ABS/CF,1.11,3000,Сусеки
Пластик PET-G,1.3,1800,Сусеки
Пластик PLA,1.3,2200,Сусеки
Пластик TPU,1.15,2500,D60

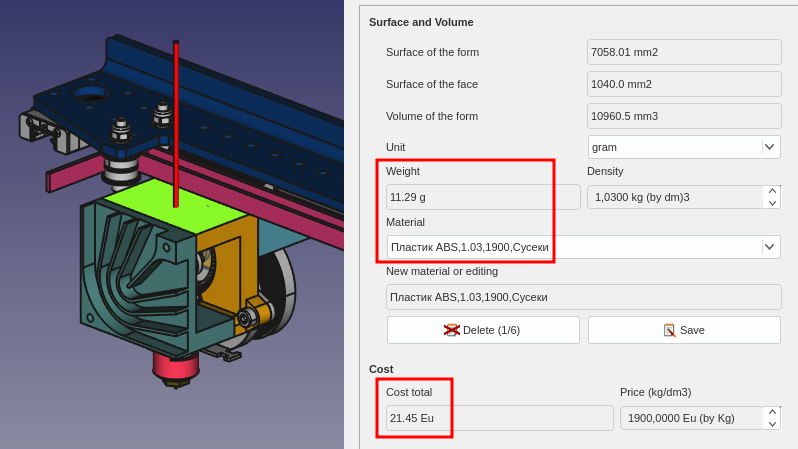

Запустите макрос и выделите модель чтобы получить необходимую информацию:

[demonlibra]

Верстак QuickMeasure
