Проект "Ы"

[demonlibra]

Файлы проекта

Используемые комплектующие

• Набор UNI 2.4.1 со стальной балкой
• Стол 320 х 220 мм
• Цилиндрические направляющие 12 х 400 мм - 2 шт
• Подшипники LMK12LUU - 2 шт
• Трапецеидальный винт Tr8
• Рельсы MGN9 350 мм - 2 шт и 250 мм - 1 шт
• Подшипники MGN9H - 3 шт
• Ремень 6 мм и шкив 20-2GT2-6 - 2.2 м
• Подшипники F623ZZ на балке X - 8 шт
• Подшипники F604ZZ на портале - 4 шт
• Моторы X/Y/Z Nema 17

Печатающие головы

BMG + Радиатор V6 + Volcano (или CHC PRO) + Обдув 5015 или 2x5015
BMG + Радиатор V6 или Dragon + V6 (или CHC) + Обдув 5015
BMG + NF-Crazy + Обдув 5015 или 2x5015
BMG + Радиатор ZAV + Volcano (или CHC PRO) + Обдув 2x4010

Sailfin или K3D Minifeeder + Радиатор ZAV + V6 + Обдув 2x4010
K3D Minifeeder + Радиатор CR10 + V6 или Volcano + Обдув 5015 или 2x5015
Orbiter 2.0 + Радиатор CR10 + V6 или Volcano + Обдув 5015

Biqu H2 + V6 (или CHC) или Volcano (или CHC PRO) + Обдув 2x4010

Примечания

• !!! Проект в железе не проверен !!!

  ---

• Конструктивные предложения и замечания приветствуются.

  ---

• Модели портала, балки, верхней рамки и акриловых панелей взяты из облака UNI.
  Другие модели создавались по фото и лишь примерно соответствуют габаритам реальных деталей.

  ---

• Со всеми вариантами печатающих голов получена максимально возможная площадь печати 310 х 210 мм.
  Максимальный ход вдоль оси равен длине направляющей минус длина каретки (MGN9H 40 мм):
  X: 350 - 40 = 310 мм
  Y: 250 - 40 = 210 мм

  ---

• При использовании радиатор E3D необходимо немного доработать напильником.


  ---

• Классический нагревательный блок E3D V6 короче Volcano 71 - 62.3 = 8.7 мм.

  Если вместо Volcano установить V6 или CHC (не PRO), то в верхнем положении стола сопло не достанет до стекла ~5 мм.
  Чтобы поднять стол относительно подшипников LMK12LUU, добавлены модели "Подшипники LMK с проставками".


  ---

• Необходимо подобрать параметры ограничителей оси Y для получения максимальной зоны печати.
  При использовании оптических концевиков обнуления осей X и Y вместо SensorLess Homing необходимо подобрать длины язычков.


  ---

• Проект создан в программе FreeCAD 0.20
  Модели в форматах STEP и STL выкладываться не будут.
  Для самостоятельного получения моделей в форматах STL и STEP ознакомьтесь со следующим:
  • Запуск FreeCAD без установки
  • Экспорт модели из FreeCAD в STL
  • FreeCAD Манипуляции и экспорт моделей

  ---

• Группы подвижных деталей выделены символами *<<< ... >>>*
  Для перемещения группы вдоль осей X/Y/Z воспользуйтесь функцией "Преобразовать" или действуйте следующим образом:
  • Выделите деталь.
  • Во вкладке "Данные" раскройте поля "Placement" и "Положение".
  • Изменяя координату соответствующей оси перемещайте группу деталей. Допускаются арифметические операции.
    *<<< X >>>*
    *<<< Y >>>*
    *<<< Z >>>*

[demonlibra]

Добавил вариант обдува модели двумя улитками 5015.

[UNI]

Улитки в переднюю панель не упираются?

[demonlibra]

Улитки не будут упираться, если между порталом и передней панелью зазор не менее 1 мм.

[UNI]

Значит не должен упираться.

[DrKristall]

Голова только под H bot. Core XY не возможен на всю площадь стола. Прийдется ограничивать.

[demonlibra]

CoreXY изобретать не буду.
По крайней мере до тех пор пока кто-нибудь в цифрах не покажет преимущества CoreXY перед H-BOT в рамках корпуса UNI.
Для усложнения конструкции и уменьшения области печати должны быть серьёзные причины, а не просто веяние моды.

[demonlibra]

Добавил модели крепления экструдера с платой BLK 2.0 и концевиков осей X/Y.

[demonlibra]

Добавил модель для установки оптического концевика Z сверху, совмещенной с ограничителем хода оси Z.

[demonlibra]

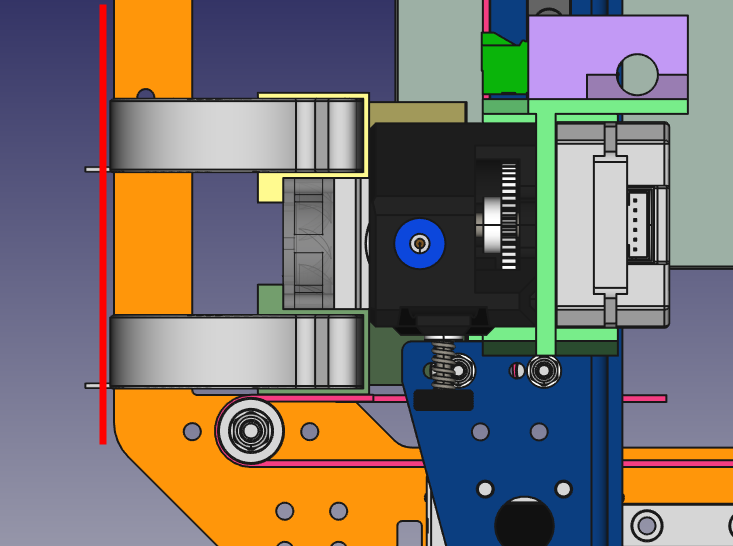

Добавил вариант печатающей головы с HotEnd`ом NF-Crazy.
Обдув модели одной или двумя улитками 5015.

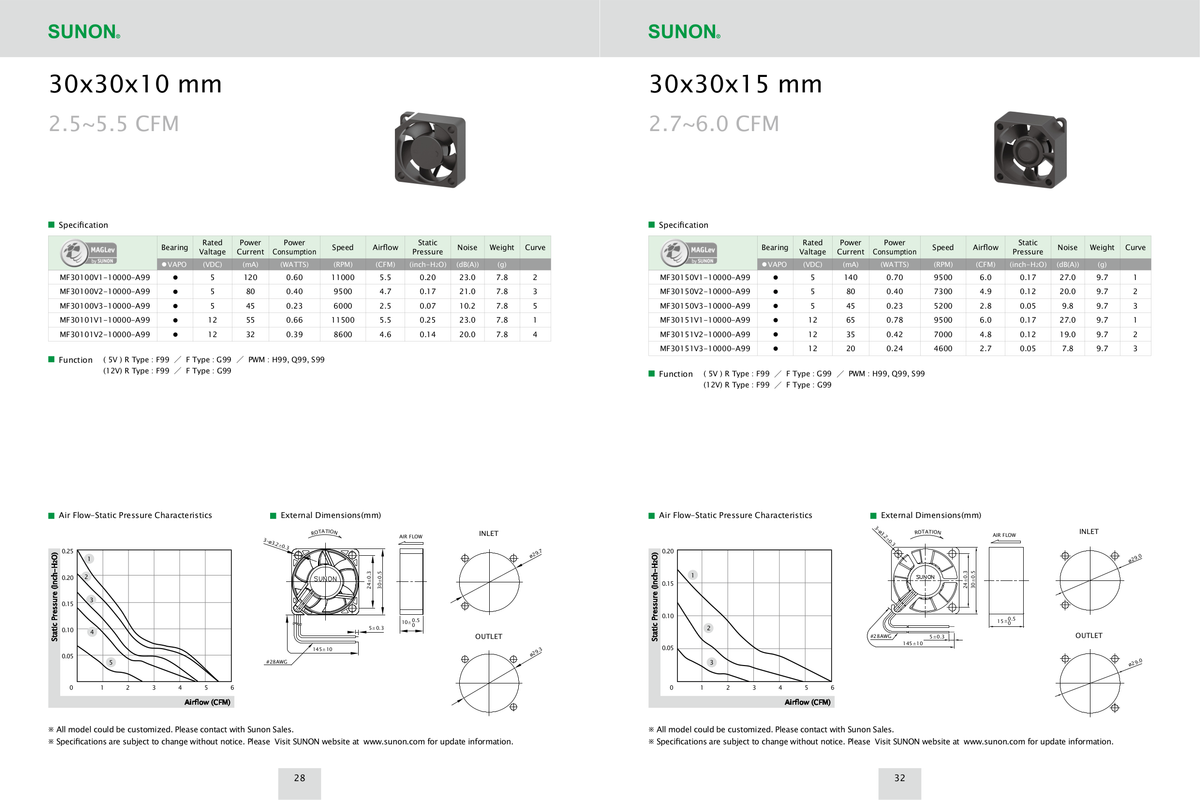

При недостаточном охлаждении радиатора, например при печати PLA, установите более производительный вентилятор 3010 или 3015.
