Нагревательный блок CHC Trianglelab

[demonlibra]

В нагревательный блок CHC от Trianglelab встроены нагреватель и термистор.
Для установки требуется использовать термобарьер и сопло V6.


Нагревательный блок CHC Trianglelab
Комплект V6
Носок
trianglelab.net

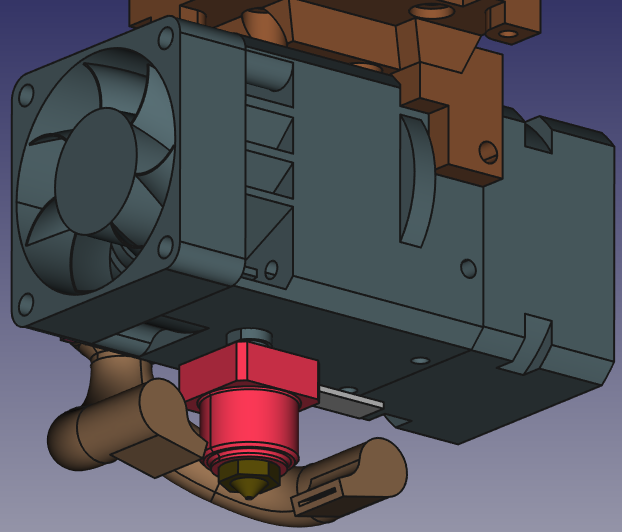

Модель Step

Максимальная температура печати: 300 ℃
Мощность нагревателя: < 60 Вт (снижается до 30 Вт при температуре 280 ℃)
Сопротивление нагревателя: 10±1Ω (при температуре 24 ℃)
Тип встроенного термистора: ATC Semitec 104GT-2/104NT-4-R025H42G

Параметры термистора в прошивках

Marlin
* 5:100K thermistor - ATC Semitec 104GT-2/104NT-4-R025H42G(Used in ParCan & J-Head) (4.7k pullup)
#if ANY_THERMISTOR_IS(5) // beta25 = 4267 K, R25 = 100 kOhm, Pull-up = 4.7 kOhm, "ParCan, ATC 104GT-2"

Код: Выделить всё

#define TEMP_SENSOR_0 5

Klipper

Код: Выделить всё

sensor_type: ATC Semitec 104NT-4-R025H42G

RepRapFirmware

Код: Выделить всё

M308 S1 P"temp1" Y"thermistor" T100000 B4680 C6.427137e-8

[demonlibra]

Вариант замены нагревательного блока VOLCANO

Нагревательный блок CHC Pro Trianglelab
Комплект Volcano
Носок
trianglelab.net

Модель Step

Максимальная температура печати: 300 ℃
Мощность нагревателя: < 115 Вт (снижается до 46 Вт при температуре 280 ℃)
Сопротивление нагревателя: 5±1Ω (при температуре 24 ℃)
Тип встроенного термистора: ATC Semitec 104GT-2/104NT-4-R025H42G

Параметры термистора в прошивках

Marlin
* 5:100K thermistor - ATC Semitec 104GT-2/104NT-4-R025H42G(Used in ParCan & J-Head) (4.7k pullup)
#if ANY_THERMISTOR_IS(5) // beta25 = 4267 K, R25 = 100 kOhm, Pull-up = 4.7 kOhm, "ParCan, ATC 104GT-2"

Код: Выделить всё

#define TEMP_SENSOR_0 5

Klipper

Код: Выделить всё

sensor_type: ATC Semitec 104NT-4-R025H42G

RepRapFirmware

Код: Выделить всё

M308 S1 P"temp1" Y"thermistor" T100000 B4680 C6.427137e-8

Видео

YouTube канал K3D // Dmitry Sorkin
Топовый хитблок - обзор и сравнение CHC Pro с Rapido

[UNI]

Есть у кого живой опыт использования? Какие результаты?

[anton sturov]

Изначально стоял Mellow NF Zone-v6 керамическое горло + V6 алюминиевый.
В попугаях печать ПЕТГ 205гр, ПЛА 170.

Заменил V6 на этот CHC обычный. ПЕТГ тот же самый с 205 стал 285 иначе расслоения.
В остальном по качеству печати разницы нету, удобство в том что блок мелкий и все видно + можно очень близко подвести обдув со всех сторон, так как нагреватель цилиндр, а не прямоугольник.

[demonlibra]

Надо калибровать датчик температуры, если прошивка позволяет.

[anton sturov]

Надо калибровать датчик температуры, если прошивка позволяет.

Плата Lerdge K, на выбор или NTC или термопара. никаких калибровок вроде нету

[demonlibra]

Нюанс важный для Lerdge с его ограниченным выбором типа датчика температуры.

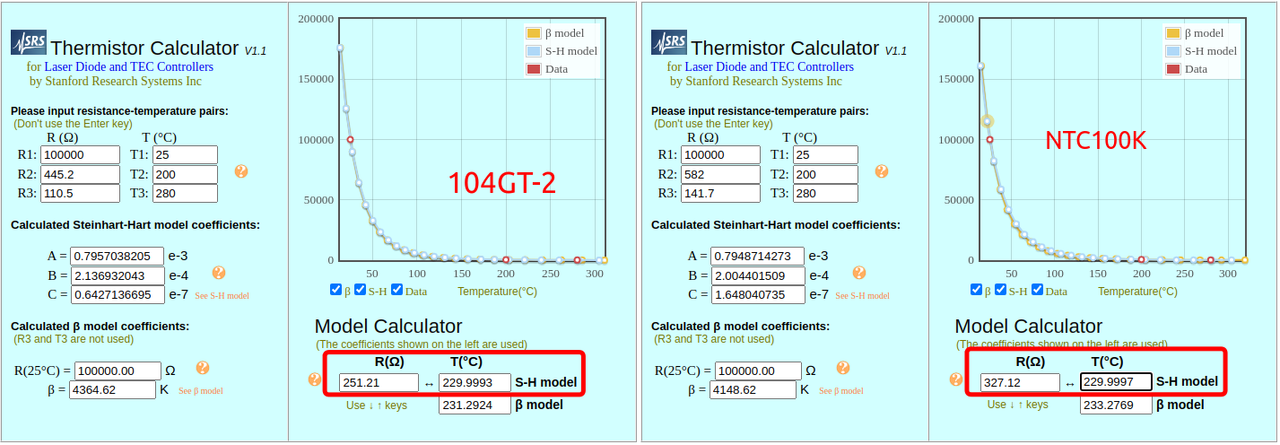

Дело в том, что в CHC используется термистор 104GT-2/104NT-4-R025H42G, зависимость сопротивления температуры, которого отличается от NTC100K.
При одинаковой температуре сопротивления термисторов разные.
Остаётся только помнить об этом и задавать свои попугаи.

[anton sturov]

Ну в принципе я так всегда и делал на всех принтерах. Меняю нагреватель/термистор/блок следом температурная башня, затем пид по нужной температуре. новая катушка? повторяем башню!
Кстати кажется я брал у меллоу для V6 как роаз 104GT-2 в мет колбе. Так что в теории, если меня не обманули, то и там и там 104gt2

[demonlibra]

https://t.me/uni3dchat/270939

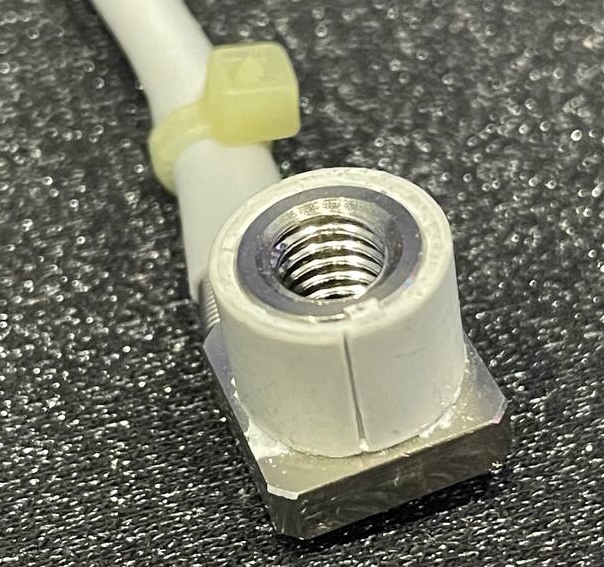

На хитблоках этих есть прорезь в керамике, она нужна для компенсации теплового расширения и если пережать основание металлическое, хит блок трескается по этой прорези.

[demonlibra]

https://t.me/uni3dchat/270934

имхо, все эти CHC Pro - переоцененные хитблоки. Да, он совсем чутка производительнее вулкана, но среднестатистичекий пользователь вряд ли заметит разницу. Да, он легче вулкана, но если у принтера все норм с жесткостью, то опять же разницу вы вряд ли заметите. Зато вулкан гораздо дешевле и всегда можно поменять термистор или нагреватель. А тут с этим сложнее. А мелкий CHC - вообще какая-то хрень. Ничуть не лучше обычного V6, так еще и керамика ломается от малейшего прикосновения, что автоматически отправляет хитблок в помойку. Может, конечно, это я такой рукожопый/везучуй, и так звезды сошлись, что из двух обычныйх CHC оба сломались (причем второй вообще из коробки был треснувший), но больше в эту сторону смотреть не хочется. CHC Pro стоят трудятся уже долго на 2 принтерах. Но если бы там стояли вулканы, то хуже бы не стало)
