Трапецеидальный винт характеризуется следующими параметрами:
- длиной (L - length) - Для UNI 2.х требуется 350 - 400 мм.
- внешним диаметром (OD - out diameter) - Обычно используют 8 мм (условное обозначение Tr8).

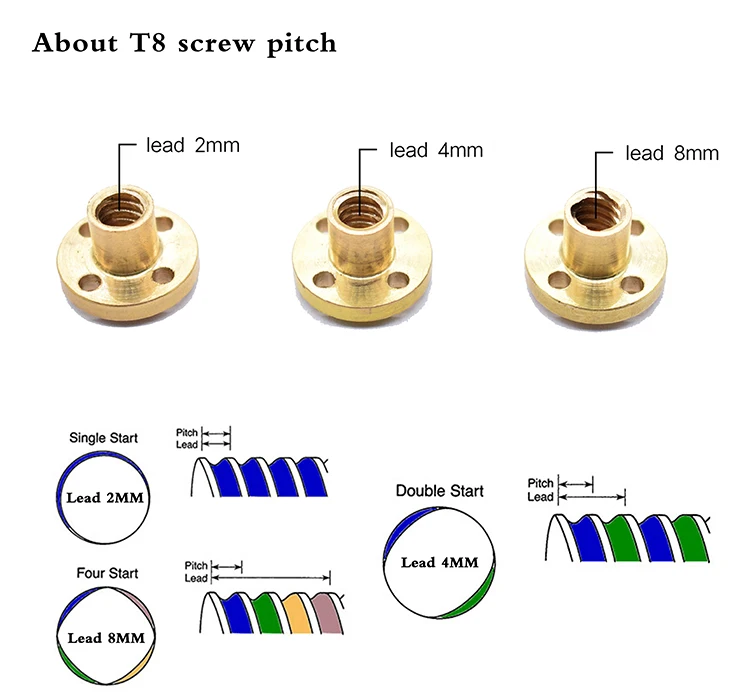

- количеством заходов резьбы (Starts) - Обычно 1, 2 и 4.
- шагом резьбы (Pitch) - Обычно 2 мм. На фото выше правый винт 1 мм, используется редко.****
- ходом за один оборот (Lead) - Вычисляется умножением шага (Pitch) на количество заходов резьбы (Starts). Обычно используют 2, 4 или 8 мм/оборот.
однозаходный винт Tr8x2 - перемещение гайки 2 мм за оборот винта
- теоретическая очень высокая точность позиционирования**
Минимальный ход оси Z для двигателя с шагом 1.8 градуса (360/1,8=200 шагов на 1 оборот винта) и микрошаге драйвера 1/16 ⇨ 2/(200х16) = 0,000625 мм/шаг - медленная скорость перемещения*
двухзаходный винт Tr8x4 - перемещение гайки 4 мм за оборот винта
- теоретическая высокая точность позиционирования**
Минимальный ход оси Z для двигателя с шагом 1.8 градуса и микрошаге драйвера 1/16 ⇨ 4/(200х16) = 0,00125 мм/шаг - средняя скорость перемещения*
четырехзаходный винт Tr8x8 - перемещение гайки 8 мм за оборот винта
- тяжелый стол может самопроизвольно опускаться при выключенном моторе оси Z (лечится гайкой Anti Backlash)
- теоретическая меньшая точность позиционирования**
Минимальный ход оси Z для двигателя с шагом 1.8 градуса и микрошаге драйвера 1/16 ⇨ 8/(200х16) = 0,0025 мм/шаг - высокая скорость перемещения*
* Актуально только на длинных холостых перемещений. Во время печати не имеет значения.
** При стандартной высоте слоя 0.2 мм обычно корректируют положение оси Z в пределах 0.05 мм, что в описанных условиях, в 20 раз больше хода оси за один микрошаг даже для винта с ходом 8 мм за один оборот. На практике важно чтобы винт был ровным и точно изготовлен, что от количества заходов никак не зависит.
*** Винт и гайка должны иметь одинаковые количество заходов и величину шага резьбы (примечание на всякий случай).
**** Использовать винт с шагом 1 мм и ходом 1 мм вряд ли имеет смысл, разве только если он у Вас уже имеется. Стол с таким винтом между крайними положениями будет перемещаться больше чем за минуту.
