Вопросы по сборке UNI MINI

[Ivan]

Начал собирать стол. Сюда же крепится пластина проставка под гайку трапециевидную, что то ее не найду

[demonlibra]

Штатное отверстие для гайки ШВП SFU1204.

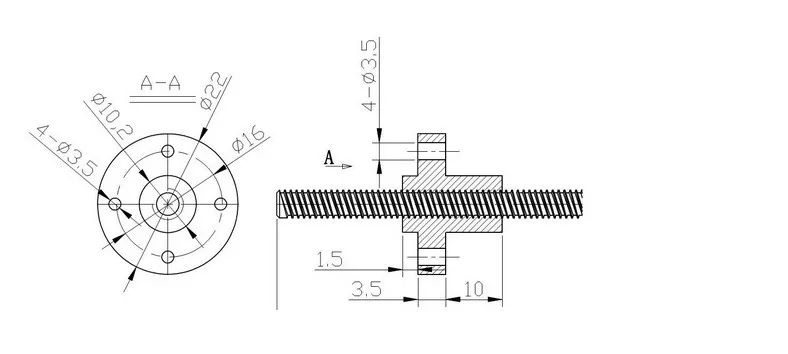

Если используется трапецеидальный винт TR8, необходим переходник на гайку трапецеидального винта TR8.

На этой стадии Вам поможет следующее видео:

Сборка Uni mini. Часть 1. Стол.

[Ivan]

Дело не в том, посмотрел распаковку у горыныча, на видео переходник лежит вместе с двумя ребрами жесткости. А у меня его там не было.

[demonlibra]

Переходник можно напечатать. Ищите файл "Переходник на трапецию.STL".

https://cloud.uni-3d.ru/index.php/s/4 ... FUNI%202.2

[Ivan]

Спасибо нашел.
Вопрос портал крепится просто к отверстиям в корпусе. ни каких опор на которые бы он ложился нет?

[demonlibra]

Вроде есть варианты в зависимости от ревизии корпуса.
У меня опор для портала нет. Крепится к боковинам винтами через проставки. Смотрите фото в предыдущих сообщениях темы.

[demonlibra]

Какой из вариантов фиксации ремня правильный?

[UNI]

2

[demonlibra]

При опускании стола в крайнее нижнее положение, первым нижней пластины касаются гайки регулировки стола.
Конечно, штатно движение оси ограничивает оптический концевик, но хочется иметь и нормальный механический ограничитель, расположенный в правильном месте.

Добавил ограничитель оси Z. Крепится к нижней пластине сверху над мотором.
Высоту ограничителя необходимо подбирать, чтобы по прежнему срабатывал оптический концевик оси Z.
Дополнительно укоротил гайки регулировки стола с 12 до 8 мм, чтобы они не выступали ниже ребер жесткости стола.



Ссылка на модели

Можно было просто перевернуть гайку, но тогда область печати по Z уменьшится на ~6 мм.

[demonlibra]

В списке комплектующих рекомендуется мотор/винт 300 мм.



При установке экструдера BIQU H2, хватит и 180 мм, с запасом 200 мм.
На фото видно, что в работе 120 мм винта никогда не познают счастья потереться о гаечку )
