Питание стола 12/24В через внешний MOSFET

[demonlibra]

Чтобы не нагружать элементы платы управления мощной нагрузкой, можно подключить мощные потребители такие как нагреватели стола (12/24 Вольт) через внешнюю плату.
Выход платы в этом используется только для управления.

• Cheap3D MOSFET Switch Board 55А v2.0
  Двухканальный модуль позволяет подключить два потребителя, например нагреватели стола и HotEnd`а.


  ---

• Lerdge Heated Bed Power Expansion Module


  ---

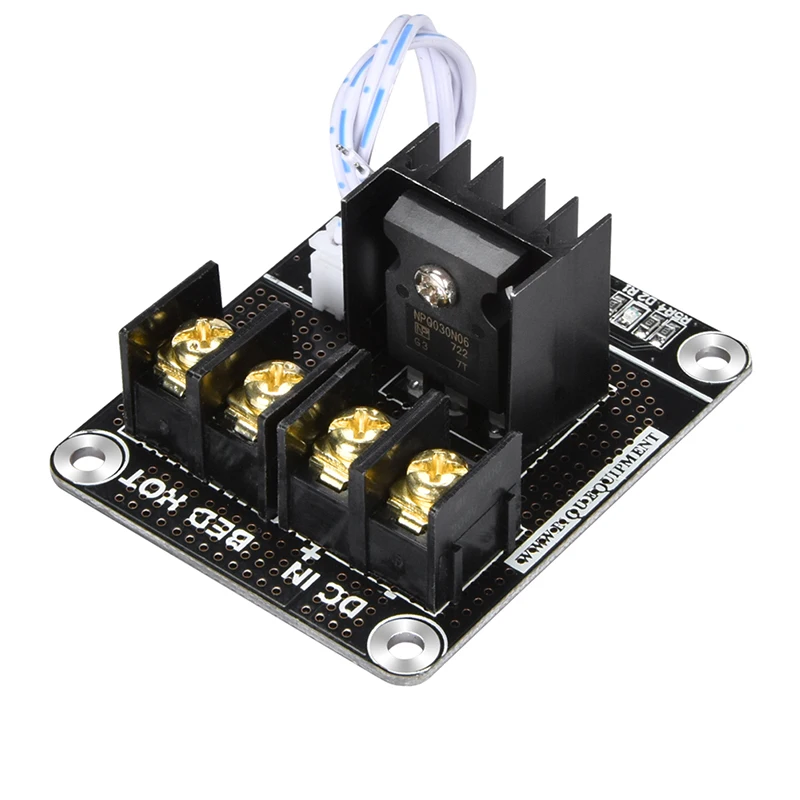

• BIQU BTMOS-V2.0


  ---

• MKS MOS25


  ---

• MKS HOTBED_MOS+ V1.1
  BIQU116A2


  ---

• Fysetc Dlion


  ---

[Evg33]

Корпус UNI Mini заточен под 2 и 3й вариант по умолчанию. У меня 3й установлен.

[MitoZ]

Я правильно понимаю, что первая плата позволяет подрубать через свой мосфет как стол так и хотенд одновременно?

[demonlibra]

Да

[demonlibra]

Заказывал разное и модуль Fysetc Dlion.
После получения посылки выяснилось, что данный модуль более не производится.

[demonlibra]

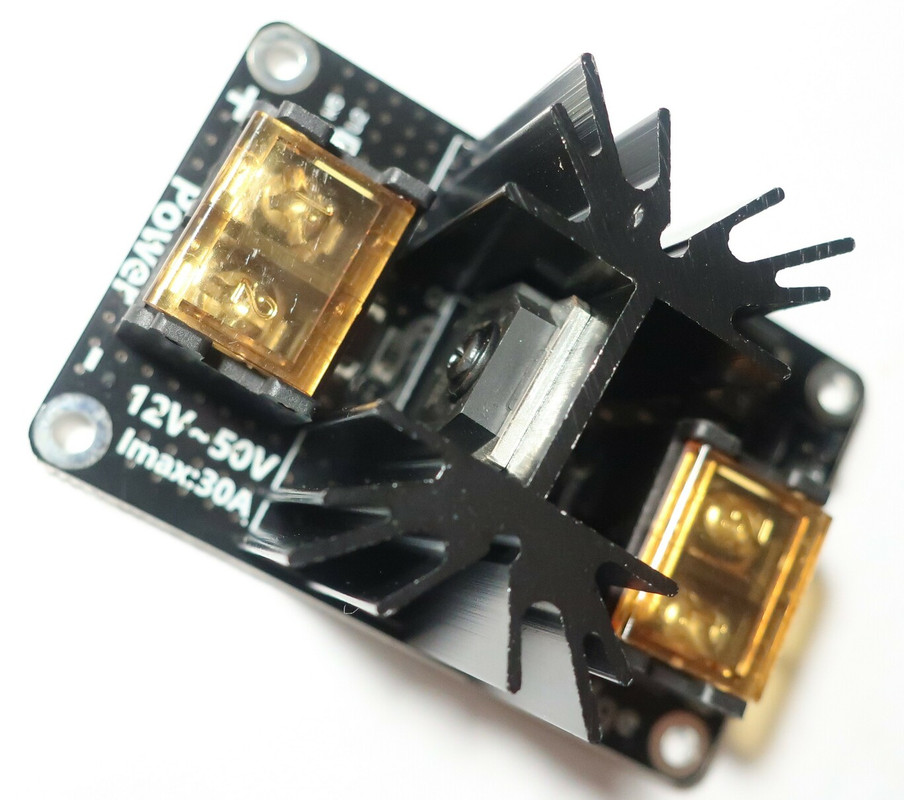

Получил модуль от Lerdge.

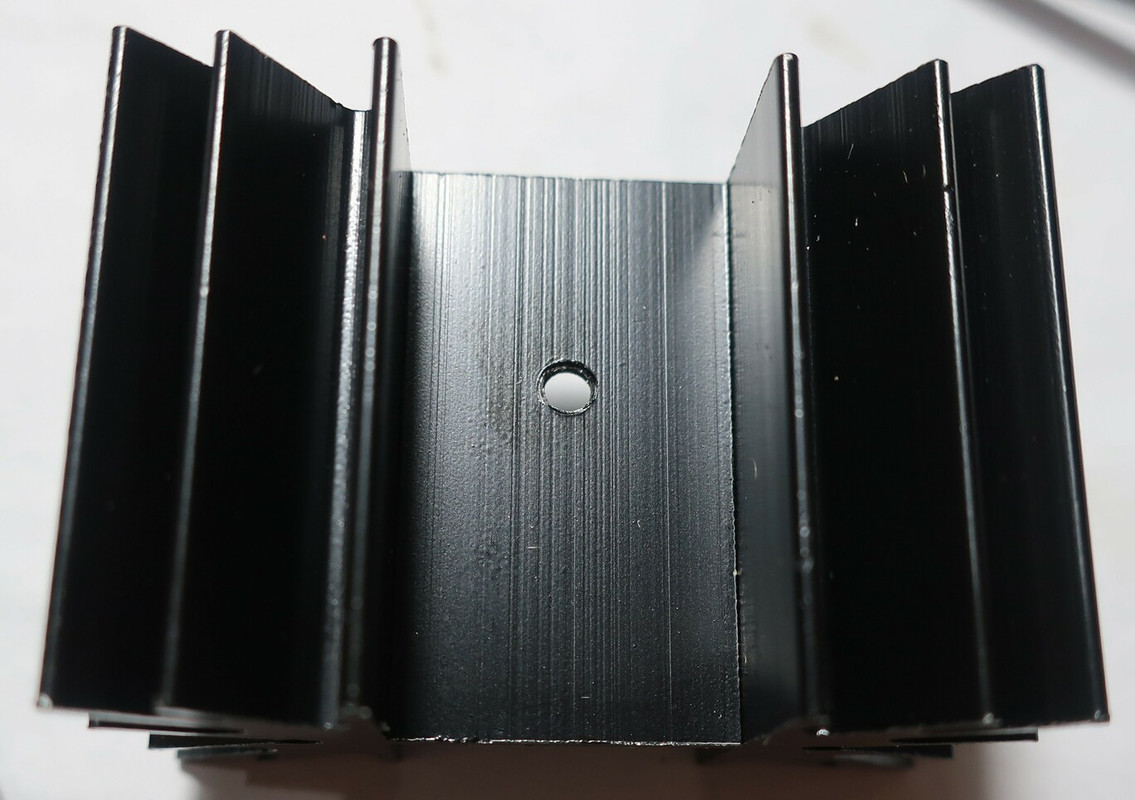

Открутил радиатор. Термопаста или термопрокладка отсутствуют.
Поверхность, к которой фиксируется транзистор, не очень ровная. От сверления и нарезания резьбы остались заусенцы.



Прошёлся крупным сверлом по отверстию, чтобы убрать заусенцы, намазал термопасты и собрал.
